सेल्फ सपोर्टिंग 48 कोर एरियल ऑप्टिकल फाइबर केबल Gytc8s
व्यक्ति से संपर्क करें : colleen
फ़ोन नंबर : 8618122384446
WhatsApp : +8618122384446
न्यूनतम आदेश मात्रा : | 1 किमी | पैकेजिंग विवरण : | लकड़ी का ढोल |
---|---|---|---|
प्रसव के समय : | 5-8 कार्य दिवस | भुगतान शर्तें : | एल/सी, टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता : | 4500 किमी प्रति माह |
उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन | ब्रांड नाम: | JQ/OEM |
---|---|---|---|
प्रमाणन: | ISO9001 ROHS CE |
विस्तार जानकारी |
|||
मॉडल संख्या: | GYTC8S/GYTC8Y | फाइबर प्रकार: | G652D |
---|---|---|---|
फाइबर की गिनती: | 2-144 करोड़ | रंग: | काला |
संदेशवाहक तार: | 7*1.0 स्टील फंसे तार | संरचना: | चित्र 8 केबल |
प्रकार: | सिंगलमोड और मल्टीमोड | परिचालन तापमान: | -40 ~ +60 सी |
आवेदन: | आउटडोर हवाई आवेदन | प्रोडक्ट का नाम: | चित्र 8 सेल्फ सपोर्ट फाइबर ऑप्टिकल केबल |
हाई लाइट: | 144 करोड़ सेल्फ सपोर्टिंग केबल,GYTC8Y सेल्फ सपोर्टिंग केबल,सिंगलमोड सेल्फ सपोर्टिंग केबल |
उत्पाद विवरण

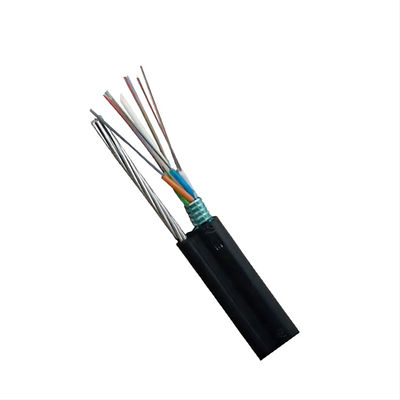

स्व-सहायक केबल GYTC8S GYTC8Y
फाइबर, 250μm, एक उच्च मॉड्यूलस प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।ट्यूब पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में एक इस्पात तार ढूँढता है या एफआरपी।ट्यूब (और फिलर्स) शक्ति सदस्य के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर के चारों ओर एक नालीदार स्टील लगाया जाता है, जिसे पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भर दिया जाता है।केबल का यह हिस्सा स्ट्रैंड तारों के साथ है, क्योंकि सहायक भाग 8 संरचना होने के लिए पॉलीथीन (पीई) शीथ के साथ पूरा हो गया है।
विशेषताएँ
--- स्टील के तार केंद्रीय शक्ति सदस्य के रूप में उपयोग किए जाते हैं
--- लूज ट्यूब फिलिंग कंपाउंड
--- 100% केबल कोर भरना
--- PSP नमी-सबूत को बढ़ाता है
ऑप्टिकल लक्षण
सामान | इकाई | विनिर्देश | |
G652D | |||
मोड फील्ड व्यास | 1310 एनएम | उम | 9.2±0.4 |
1550 एनएम | उम | 10.4±0.5 | |
क्लैडिंग व्यास | उम | 124.8±0.7 | |
क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
कोटिंग व्यास | उम | 245±5 | |
कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
क्लैडिंग-कोटिंग सांद्रता त्रुटि | उम | ≤12 | |
केबल कटऑफ वेवलेंथ | एनएम | acc≤1260 | |
क्षीणन (अधिकतम।) | 1310 एनएम | डीबी/किमी | ≤0.36 |
1550 एनएम | डीबीकेएम | ≤0.22 |
तकनीकी मापदंड
फाइबर की गिनती | संरचना | प्रति ट्यूब फाइबर |
ढीला ट्यूब व्यास (मिमी) |
CSM व्यास / पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास / ऊंचाई (मिमी) |
केबल वजन (किग्रा/किमी) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1.6 | 9.0*14.5 | 155 |
36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
48 | 1+5 | 12 | 2.2 ± 0.1 | 1.6/1.6 | 1.6 | 9.6*15.2 | 168 |
72 | 1+6 | 12 | 2.2 ± 0.1 | 2.0/2.0 | 1.6 | 10.8*16.3 | 190 |
96 | 1+8 | 12 | 2.2 ± 0.1 | 1.6/3.5 | 1.6 | 12*17.5 | 205 |
144 | 1+12 | 12 | 2.2 ± 0.1 | 2.0/6.4 | 1.8 | 15.8*21.3 | 320 |
पैकिंग
• मानक केबल लकड़ी के ड्रम
• मानक रील लंबाई: 2/3km/रील, अन्य लंबाई भी उपलब्ध है
