स्वावलंबी FRP/स्टील वायर स्ट्रेंथ आर्मर्ड GYFTC8S/GYTC8S फिगर 8 फाइबर ऑप्टिक केबल

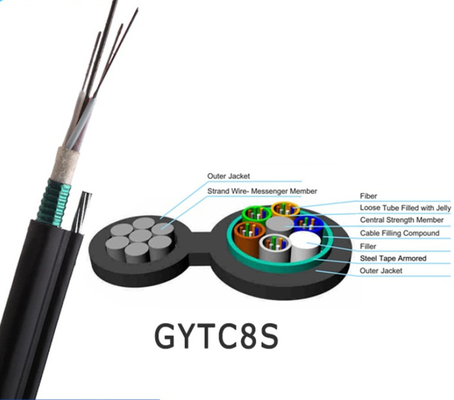

चित्र 8 फाइबर केबल का विवरण
1।चित्रा 8 फाइबर केबल एक विशिष्ट स्व-सहायक आउटडोर फाइबर ऑप्टिक केबल है जिसमें नमी प्रतिरोध और हवाई अनुप्रयोग के लिए उपयुक्त क्रश प्रतिरोध की विशेषताएं हैं।
2 .गैर-धातु शक्ति सदस्य एफआरपी से बना है, सहायक भाग 8 संरचना होने के लिए पॉलीथीन (पीई) शीथ के साथ पूरा हो गया है।नालीदार स्टील टेप बख़्तरबंद और पीई बाहरी म्यान क्रश प्रतिरोध और गन शॉट प्रतिरोध सुविधाएँ प्रदान करता है।
3।एफआरपी केंद्रीय शक्ति के रूप में तन्य शक्ति में सुधार करता है और यह ढीली ट्यूब और जल अवरोधक प्रणाली से घिरा होता है।प्रभाव संरचना उत्कृष्ट यांत्रिक और पर्यावरणीय प्रदर्शन सुनिश्चित करती है।
4. सिंगल मोड प्रकार और मल्टीमोड प्रकार दोनों उपलब्ध हैं।ग्राहकों की आवश्यकताओं के अनुसार विभिन्न लंबाई और फाइबर संख्या को अनुकूलित किया जा सकता है।
विशेषताएं
1. फंसे तारों की उच्च तन्यता ताकत स्वावलंबी की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है।
2. अच्छा यांत्रिक और तापमान प्रदर्शन
3. उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
4. विशेष ट्यूब फिलिंग कंपाउंड फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
5. केबल को जलरोधी सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
- केंद्रीय ताकत सदस्य के रूप में उपयोग किए जाने वाले स्टील वायर / एफआरपी
- लूज ट्यूब फिलिंग कंपाउंड
-100% केबल कोर भरना
- PSP नमी-सबूत को बढ़ाता है
ऑप्टिकल लक्षण
| सामान | यूनिट | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310 एनएम | उम | 9.2±0.4 |
| 1550 एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग सांद्रता त्रुटि | उम | ≤12 | |
| केबल कटऑफ वेवलेंथ | एनएम | acc≤1260 | |
| क्षीणन (अधिकतम।) | 1310 एनएम | डीबी/किमी | ≤0.36 |
| 1550 एनएम | डीबीकेएम | ≤0.22 | |
तकनीकी पैमाने
| फाइबर मॉडल | G.652D | ||
| डिजाइन (ताकत सदस्य + ट्यूब और भराव) | 1+5 | ||
| सेंट्रल स्ट्रेंथ मेंबर | सामग्री | स्टील के तार | |
| व्यास (+0.05) मिमी | 1.5 | ||
| लूज़ट्यूब | सामग्री | पीबीटी | |
| व्यास (+0.06) मिमी | 2.0 | ||
| मोटाई (+0.03) मिमी | 0.32 | ||
| TheMax.CoreNO./Tube | 12 | ||
| भराव रस्सी | सामग्री | पी.ई | |
| रंग | सफेद | ||
| व्यास (+0.06) मिमी | 2.1 | ||
| स्ट्रैंड स्ट्रेंथ मेंबर | सामग्री | फंसे हुए स्टील के तार | |
| प्रकार | φ1.0 मिमी x7 | ||
| कवच की परत | सामग्री | स्टील टेप | |
| बाहरी म्यान① | सामग्री | पी.ई | |
| मोटाई (+0.03) मिमी | 1. | ||
| बाहरी म्यान① | सामग्री | एमडीपीई | |
| मोटाई (40.03) मिमी | 1.8 | ||
| केबल डायमीटर (土0.2) मिमी | 9.0*16.0(नाममात्र) | ||
| केबलवेट (+10) किग्रा / किमी | 160 (नाममात्र) | ||
| तनन / एन (लघु अवधि) | 5000 | ||
| तन्यता / एन (दीर्घकालिक) | 1500 | ||
| क्रश/एन (अल्पावधि) | 1000 | ||
| क्रश / एन (लघु अवधि) | 300 | ||
| क्षीणन | 1310 एनएम | 0.35dB/किमी | |
| 1550 एनएम | 0.22dB/किमी | ||
| Min.bendradius | बिना टेंशन के | 10.0*केबलφ | |
| अधिकतम तनाव के तहत | 20.0xकेबलφ | ||

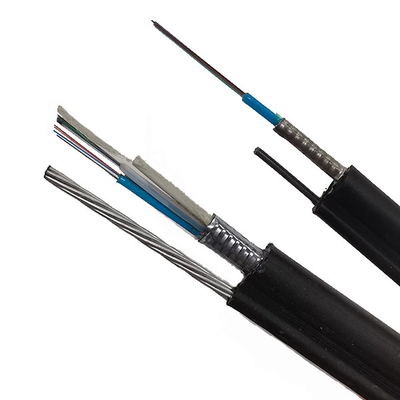

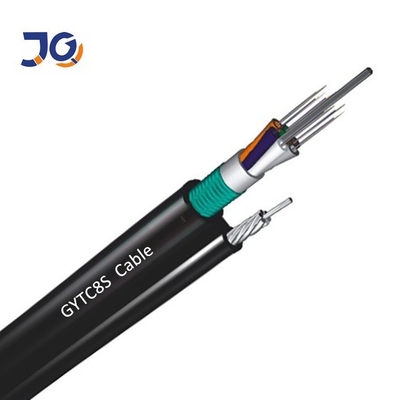

चित्र प्रदर्शन
पैकिंग

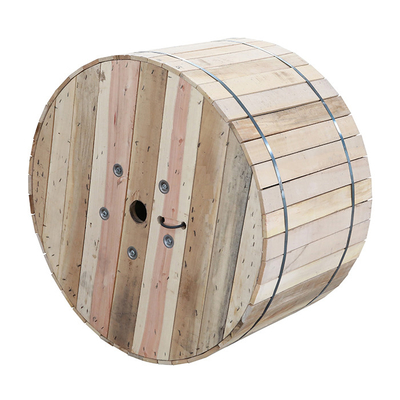

• मानक केबल लकड़ी के ड्रम
• मानक रील लंबाई: 2/3km/रील, अन्य लंबाई भी उपलब्ध है
सामान्य प्रश्न
1. क्या आप कंपनी या निर्माता का व्यापार कर रहे हैं?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम अनुसंधान, विकास और उत्पादन में विशिष्ट हैं
फाइबर ऑप्टिक केबल, ड्रॉप केबल और पथ कॉर्ड ect के लिए।हमारे कारखाने गुआंगज़ौ शहर में है, हमें यात्रा करने के लिए आपका स्वागत है!
2. गुणवत्ता के बारे में?
उत्पादन समाप्त होने पर हम प्रत्येक तंतुओं का परीक्षण करने से पहले वितरण करेंगे।
कीमत की पुष्टि के बाद, आपको हमारी गुणवत्ता की जांच के लिए नि: शुल्क नमूने की आवश्यकता हो सकती है।
3. क्या आप छोटे आदेश को स्वीकार कर सकते हैं?
हाँ, छोटा आदेश उपलब्ध है।हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यवसाय हमेशा छोटे आदेश से होता है।
4. आपकी डिलीवरी का समय क्या है?
आम तौर पर लगभग 3-7 दिन कार्य दिवस, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है।
लेकिन pls आश्वस्त रहें कि हम आपके भुगतान के बाद आपके सामान की व्यवस्था करेंगे।
5. क्या आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम OEM सेवा का स्वागत करते हैं।हम आपके लोगो को उत्पाद पर प्रिंट कर सकते हैं।आप से कोई भी विचार उपलब्ध है।
