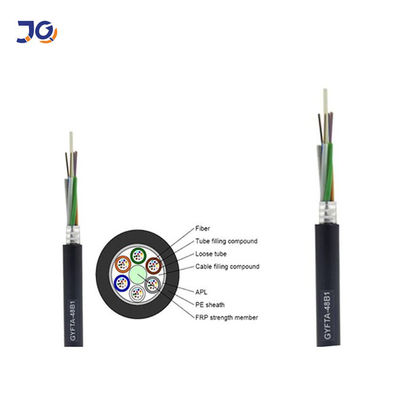

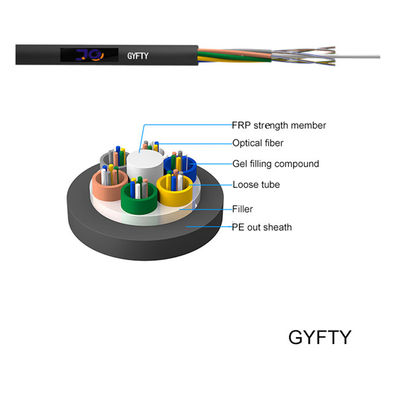

फाइबर, 200/250μm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।एक फाइबर प्रबलित प्लास्टिक (FRP) एक गैर-धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित है।ट्यूब (और फिलर्स) ताकत सदस्य के चारों ओर एक कॉम्पैक्ट और गोलाकार कोर में फंसे हुए हैं।केबल कोर को पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भर जाने के बाद, केबल को पीई शीथ के साथ पूरा किया जाता है।
·अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
· विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
· अच्छी क्रश क्षमता और नरम
वाटर-प्रूफ फ़ंक्शन को सुनिश्चित करने के लिए नीचे दिए गए उपायों को अपनाएं:
· एकल गैर-धातु केंद्रीय शक्ति सदस्य
· विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
· पूरी तरह से फाइबर भरा हुआ
GYFTY केबल मानक YD/T 901-2009 के साथ-साथ IEC 60794-1 का अनुपालन करती है।
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
| क्षीणन (+20 ℃) |
@850nm | ≤3.0dB/किमी | ≤3.0dB/किमी | ||
| @ 1300 एनएम | ≤1.0dB/किमी | ≤1.0dB/किमी | |||
| @1310nm | ≤0.36dB/किमी | ≤0.36dB/किमी | |||
| @ 1550 एनएम | 0.22dB/किमी | ≤0.23dB/किमी | |||
| बैंडविड्थ (कक्षा ए) | @850 | ≥500 मेगाहर्ट्ज · किमी | ≥200MHZ · किमी | ||
| @ 1300 | ≥1000MHZ · किमी | ≥600MHZ · किमी | |||
| संख्यात्मक छिद्र | 0.200 ± 0.015NA | 0.275 ± 0.015NA | |||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤1260एनएम | ≤1480एनएम | |||
| केबल प्रकार | फाइबर गणना | ढीली ट्यूब गिनती | फिलर गिनती | केबल व्यास मिमी |
केबल वजन किग्रा/किमी |
तन्यता ताकत लंबी / छोटी अवधि एन |
क्रश प्रतिरोध लंबी / छोटी अवधि एन / 100 मिमी |
झुकने RADIUS स्थिर / गतिशील मिमी |
| GYFTY-2~6 | 2~6 | 1 | 4 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-8~12 | 8~12 | 2 | 3 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-14~18 | 14~18 | 3 | 2 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-20~24 | 20~24 | 4 | 1 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-26~30 | 26~30 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-32~36 | 32~36 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-38~48 | 38~48 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-50 ~ 60 | 50 ~ 60 | 5 | 0 | 9.0 | 88 | 800/1500 | 500/1000 | 15डी/30डी |
| GYFTY-62~72 | 62~72 | 6 | 0 | 9.5 | 100 | 1000/2000 | 500/1000 | 15डी/30डी |
| GYFTY-74~84 | 74~84 | 7 | 1 | 10.5 | 120 | 1000/2000 | 500/1000 | 15डी/30डी |
| GYFTY-86~96 | 86~96 | 8 | 0 | 10.5 | 120 | 1500/2500 | 500/1000 | 15डी/30डी |
| GYFTY-98~108 | 98~108 | 9 | 1 | 11.5 | 150 | 1500/2500 | 500/1000 | 15डी/30डी |
| GYFTY-110~120 | 110~120 | 10 | 0 | 12.0 | 150 | 1500/2500 | 500/1000 | 15डी/30डी |
| GYFTY-122 ~ 144 | 122~144 | 12 | 0 | 13.0 | 150 | 1500/2500 | 500/1000 | 15डी/30डी |
| GYFTY-146~216 | 146~216 | 18 | 0 | 13.0 | 150 | 1000/2000 | 500/1000 | 15डी/30डी |
