फाइबर ऑप्टिका 2 4 6 8 24 32 48 84 96 144 288 कोर बख्तरबंद ऑप्टिकल फाइबर केबल GYTA53 फाइबर केबल
उत्पाद वर्णन

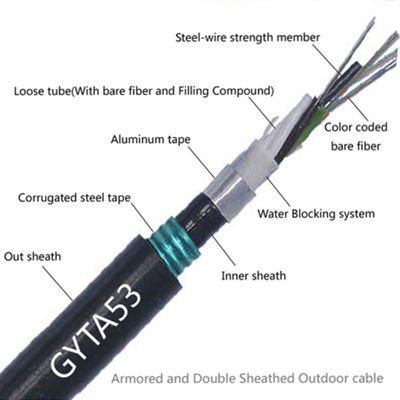

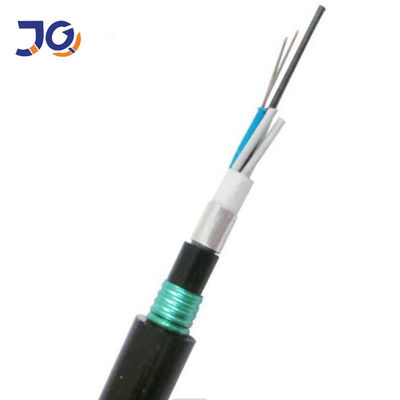

फाइबर, 250µm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।एक स्टील के तार, जिसे कभी-कभी उच्च फाइबर गिनती वाले केबल के लिए पॉलीइथाइलीन (पीई) के साथ लिपटा जाता है, एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है।ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर के चारों ओर एक एल्युमिनियम पॉलीइथिलीन लैमिनेट (एपीएल) लगाया जाता है, जिसे पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भरा जाता है।फिर केबल कोर एक पतली पीई आंतरिक म्यान के साथ कवर किया गया है।पीएसपी को आंतरिक म्यान पर लंबे समय तक लागू करने के बाद, केबल को पीई बाहरी म्यान के साथ पूरा किया जाता है।
विशेषता
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
केंद्रीय शक्ति सदस्य के रूप में उपयोग किए जाने वाले स्टील के तार
ढीली ट्यूब भरने वाला यौगिक
100% केबल कोर फिलिंग
एपीएल नमी बाधा
PSP नमी-सबूत बढ़ाता है
जल-अवरोधक सामग्री
केबल निर्माण के आयाम
|
फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास / ऊंचाई (मिमी) |
केबल वजन (किलो / किमी) |
| 4 | 1+5 | 4 | 1.8 ± 0.1 | 1.4/1.4 | 1.6 | 11.5 ± 0.2 | 140 |
| 6 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.6 | 11.5 ± 0.2 | 140 |
| 8 | 1+5 | 8 | 1.9 ± 0.1 | 1.4/1.4 | 1.6 | 11.5 ± 0.2 | 140 |
| 12 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.6 | 11.5 ± 0.2 | 140 |
| 24 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.6 | 11.5 ± 0.2 | 140 |
| 36 | 1+5 | 12 | 1.9 ± 0.1 | 1.6/1.6 | 1.6 | 11.5 ± 0.2 | 140 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.6/1.6 | 1.6 | 12.2 ± 0.2 | 145 |
| 60 | 1+5 | 12 | 1.95±0.1 | 1.6/1.6 | 1.6 | 12.2 ± 0.2 | 150 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 12.2 ± 0.2 | 160 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.4/3.2 | 1.6 | 13.8 ± 0.2 | 180 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.0/5.7 | 1.6 | 16.7 ± 0.3 | 245 |
ऑप्टिकल विशेषताएं:
| फाइबर प्रकार | जी.652डी (9/125) |
| ढीली ट्यूब | पीबीटी ढीली ट्यूब |
| क्षीणन@1310nm | ≤ 0.36 डीबी/किमी |
| क्षीणन@1550nm | ≤ 0.22 डीबी/किमी |
| तापमान सीमा | परिवहन/परिचालन -40~+60°C |
मानक:
GYTA53 केबल मानक YD/T901-2001 के साथ-साथ IEC60794-1 . का अनुपालन करता है
भंडारण / ऑपरेटिंग तापमान: -40 ℃ से + 60 ℃
अनुप्रयोग
डायरेक्टबरीड, डक्ट अंडरग्राउंड नाली।

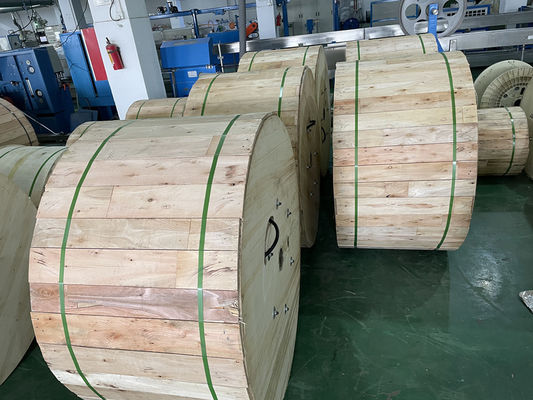

पैकिंग

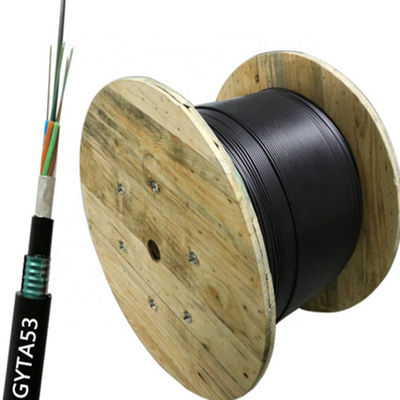

लोहे-लकड़ी के ड्रम या धूमिल लकड़ी के ड्रम, सामान्य लकड़ी के ड्रम
ड्रम आकार डिजाइन किया जा सकता है, विवरण कंटेनरों के लिए उपयुक्त के लिए गणना करेगा
सामान्य प्रश्न
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम फाइबर ऑप्टिक केबल के लिए अनुसंधान, विकास और उत्पादन में विशिष्ट हैं।हमारे कारखाने गुआंगज़ौ शहर में है, हमसे मिलने के लिए आपका स्वागत है!
2. गुणवत्ता के बारे में?
हम उत्पादन समाप्त होने पर प्रत्येक फाइबर का परीक्षण करने से पहले वितरण करेंगे।
कीमत की पुष्टि के बाद, आप हमारी गुणवत्ता की जांच के लिए नि: शुल्क नमूनों की आवश्यकता कर सकते हैं।
3. क्या आप छोटे आदेश को स्वीकार कर सकते हैं?
हाँ, छोटा आदेश उपलब्ध है।हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे ऑर्डर से होता है।
4. आपका डिलीवरी का समय क्या है?
आमतौर पर लगभग 3-7 दिन कार्य दिवस, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है।
लेकिन कृपया आश्वस्त रहें कि हम आपके भुगतान के बाद आपके सामान की व्यवस्था करेंगे।
5. क्या आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम OEM सेवा का स्वागत करते हैं।हम उत्पाद पर आपके लोगो को प्रिंट कर सकते हैं।आप से कोई भी विचार उपलब्ध है।
