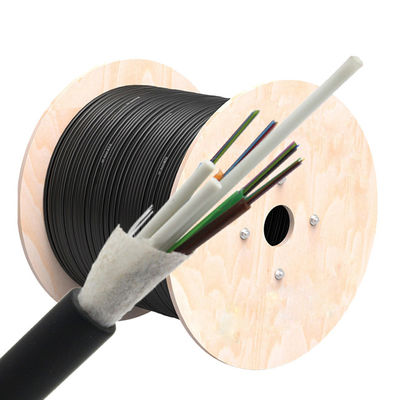

आउटडोर 2-144 कोर G652D फाइबर ऑप्टिक केबल GYFTY
विशेषताएं
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
क्रश प्रतिरोध और लचीलापन
छोटे व्यास, हल्के वजन और अनुकूल स्थापना

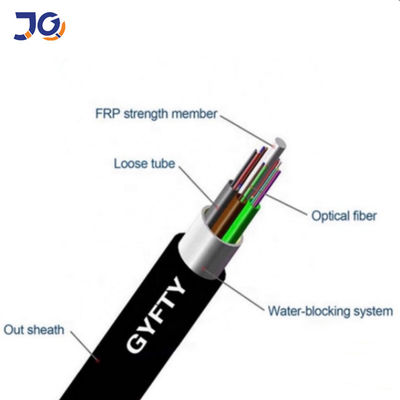

केबल निर्माण के आयाम
|
फाइबर गिनती
|
संरचना
|
फाइबर प्रति ट्यूब
|
ढीली ट्यूब व्यास (मिमी)
|
सीएसएम
व्यास/पैड व्यास (मिमी)
|
बाहरी जैकेट की नाममात्र मोटाई
(मिमी)
|
केबल व्यास / ऊंचाई (मिमी)
|
केबल वजन (किलो / किमी)
|
| 4 |
1+5 |
4 |
1.8 ± 0.1 |
1.4/1.4 |
1.6 |
8.6 ± 0.2 |
60 |
| 6 |
1+5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.6 |
8.6 ± 0.2 |
60 |
| 8 |
1+5 |
8 |
1.9 ± 0.1 |
1.4/1.4 |
1.6 |
8.6 ± 0.2 |
60 |
| 12 |
1+5 |
6 |
1.85 ± 0.1 |
1.4/1.4 |
1.6 |
8.6 ± 0.2 |
60 |
| 24 |
1+5 |
6 |
1.85 ± 0.3 |
1.4/1.4 |
1.6 |
8.8 ± 0.2 |
65 |
| 36 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.0 ± 0.2 |
65 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
9.0 ± 0.2 |
65 |
| 72 |
1+6 |
12 |
1.95±0.1 |
2.0/2.0 |
1.6 |
9.5 |
75 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.6/3.2 |
1.6 |
11.0 |
103 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.2/6.4 |
1.8 |
13.8 |
160 |
फाइबर गुण
सिंगल मोड ऑप्टिकल फाइबर के गुण (ITU-T Rec. G.65 .)2डी)
| मद |
इकाई |
विनिर्देश |
| फाइबर प्रकार |
जी.652डी |
|
मोड फ़ील्ड व्यास
|
1310एनएम |
मिमी |
9.2 ± 0.4 |
| 1550एनएम |
मिमी |
10.4 ± 0.8 |
| क्लैडिंग व्यास |
मिमी |
125.0 ± 1 |
| क्लैडिंग नॉन-सर्कुलरिटी |
% |
1.0 |
| कोर/क्लैडिंग सांद्रता त्रुटि |
मिमी |
मैं0.5 |
| कोटिंग व्यास |
मिमी |
245 ± 5 |
| कोटिंग गैर-परिपत्रता |
% |
मैं6.0 |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि |
मिमी |
मैं12.0 |
| केबल कट-ऑफ तरंगदैर्ध्य |
एनएम |
मैं1260 |
|
क्षीणन गुणांक
|
1310एनएम |
डीबी/किमी |
मैं0.36 |
| 1550एनएम |
डीबी/किमी |
मैं0.22 |
| सबूत तनाव स्तर |
केपीएसआइ |
100 |
केबल झुकने त्रिज्या: 10x केबल व्यास (ऑपरेशन के दौरान)
20x केबल व्यास (स्थापना के दौरान)
तापमान सीमा
| तापमान रेंज आपरेट करना |
-40 ℃ से + 70 ℃ |
| भंडारण / परिवहन तापमान सीमा |
-40 ℃ से + 70 ℃ |
| स्थापना तापमान रेंज |
-40℃ से +60℃ |
आवेदन:
लंबी दूरी की दूरसंचार, उच्च वोल्टेज क्षेत्र में लैन या दूरसंचार नेटवर्क तक पहुंच
खासकर पावर ट्रांसमिशन सिस्टम के लिए।अत्यधिक गड़गड़ाहट और उच्च विद्युत चुम्बकीय हस्तक्षेप।
अनुशंसित बिछाने के तरीके
उच्च वोल्टेज क्षेत्र, एधारावाहिक
लाभ:
1. कम फैलाव और क्षीणन।
2. उचित डिजाइन, फाइबर अतिरिक्त लंबाई के लिए सटीक नियंत्रण और अलग स्ट्रैंडिंग प्रक्रिया केबल को उत्कृष्ट यांत्रिक प्रदान करती है औरपर्यावरणीय विशेषताएं।
3. विरोधी विद्युत चुंबकत्व क्षमता।
4. छोटे केबल व्यास, हल्के केबल वजन, आसानी से स्थापित करने के लिए।

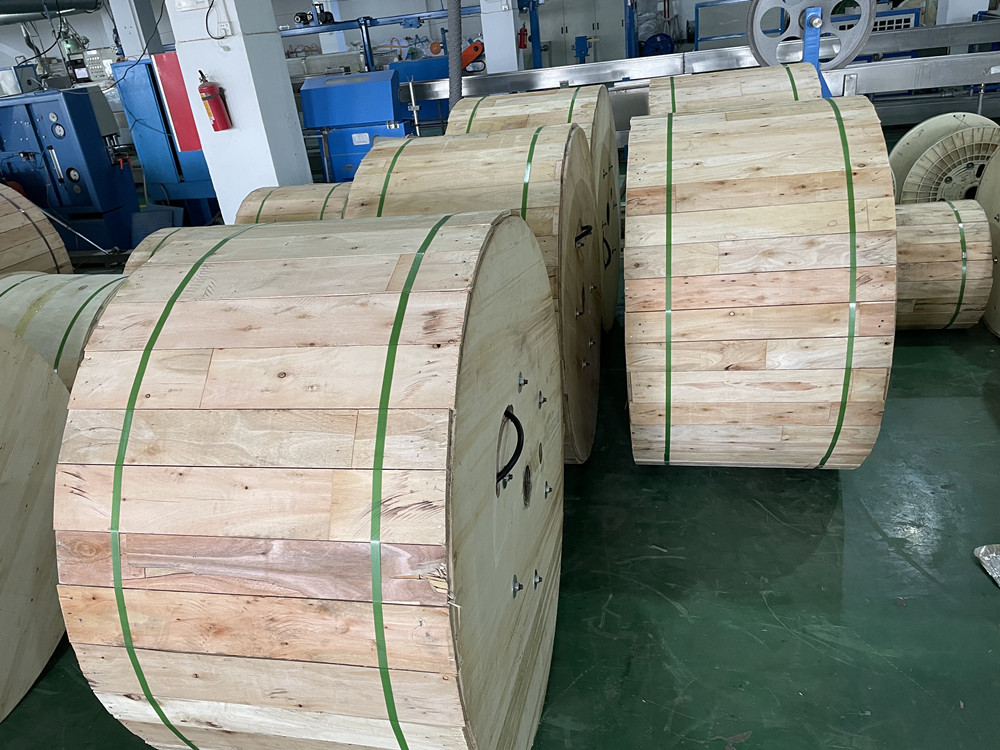

पैकिंग
लंबी दूरी के शिपमेंट के लिए उपयुक्त फ्यूमिगेटेड वुडन ड्रम पर केबल की प्रत्येक लंबाई को रील किया जाएगा।
प्लास्टिक बफर शीट द्वारा कवर किया गया।
मजबूत लकड़ी के बैटन द्वारा सील।
केबल के अंदर के छोर का कम से कम 1 किमी परीक्षण के लिए आरक्षित किया जाएगा।
सामान्य प्रश्न
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम फाइबर ऑप्टिक केबल के लिए अनुसंधान, विकास और उत्पादन में विशिष्ट हैं।हमारे कारखाने गुआंगज़ौ शहर में है, हमसे मिलने के लिए आपका स्वागत है!
2. गुणवत्ता के बारे में?
हम उत्पादन समाप्त होने पर प्रत्येक फाइबर का परीक्षण करने से पहले वितरण करेंगे।
3. क्या आप छोटे आदेश को स्वीकार कर सकते हैं?
हाँ, छोटा आदेश उपलब्ध है।हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे ऑर्डर से होता है।
4. आपका डिलीवरी का समय क्या है?
आम तौर पर लगभग 3-7 दिन कार्य दिवस, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है।
5. क्या आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम OEM सेवा का स्वागत करते हैं।हम उत्पाद पर आपके लोगो को प्रिंट कर सकते हैं।आप से कोई भी विचार उपलब्ध है।
