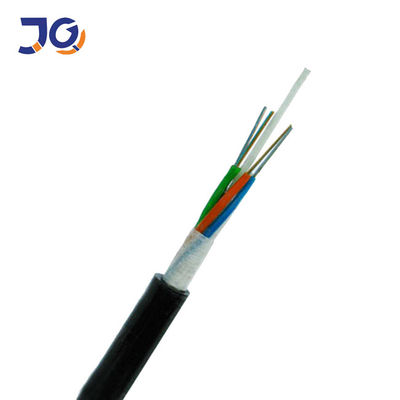

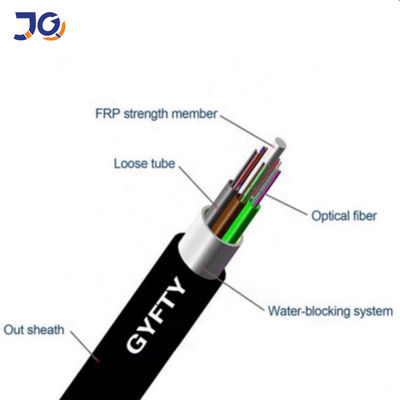

भरने वाला यौगिक।एक फाइबर प्रबलित प्लास्टिक (FRP) एक गैर-धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित है।ट्यूब (औरफिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर कोर में फंसे हुए हैं।केबल कोर भरने के बाद
इसे पानी के प्रवेश से बचाने के लिए, केबल को पीई शीथ के साथ पूरा किया गया है।
|
फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास / ऊंचाई (मिमी) |
केबल वजन (किलो / किमी) |
| 4 | 1+5 | 4 | 1.8 ± 0.1 | 1.4/1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 6 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 8 | 1+5 | 8 | 1.9 ± 0.1 | 1.4/1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 12 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.6 | 8.6 ± 0.2 | 60 |
| 24 | 1+5 | 6 | 1.85 ± 0.3 | 1.4/1.4 | 1.6 | 8.8 ± 0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0 ± 0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.0 ± 0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1.6 | 11.0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1.8 | 13.8 | 160 |
| मद | इकाई | विनिर्देश | |
| फाइबर प्रकार | जी.652डी | ||
|
मोड फ़ील्ड व्यास |
1310एनएम | मिमी | 9.2 ± 0.4 |
| 1550एनएम | मिमी | 10.4 ± 0.8 | |
| क्लैडिंग व्यास | मिमी | 125.0 ± 1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | £1.0 | |
| कोर/क्लैडिंग सांद्रता त्रुटि | मिमी | £0.5 | |
| कोटिंग व्यास | मिमी | 245 ± 5 | |
| कोटिंग गैर-परिपत्रता | % | £6.0 | |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि | मिमी | £12.0 | |
| केबल कट-ऑफ तरंगदैर्ध्य | एनएम | £1260 | |
|
क्षीणन गुणांक |
1310एनएम | डीबी/किमी | £0.36 |
| 1550एनएम | डीबी/किमी | £0.22 | |
| सबूत तनाव स्तर | केपीएसआइ | 100 | |
तापमान सीमा
| तापमान रेंज आपरेट करना | -40℃ से +60℃ |
| भंडारण / परिवहन तापमान सीमा | -50 ℃ से + 70 ℃ |
| स्थापना तापमान रेंज | -30℃ से +50℃ |
आवेदन:
लंबी दूरी की दूरसंचार, उच्च वोल्टेज क्षेत्र में लैन या दूरसंचार नेटवर्क तक पहुंच
खासकर पावर ट्रांसमिशन सिस्टम के लिए।अत्यधिक गड़गड़ाहट वाले क्षेत्र और उच्च विद्युत चुम्बकीय हस्तक्षेप।
लाभ:
कम फैलाव और क्षीणन।
उचित डिजाइन, फाइबर की अधिक लंबाई के लिए सटीक नियंत्रण और अलग स्ट्रैंडिंग प्रक्रिया केबल को उत्कृष्ट यांत्रिक प्रदान करती है और
पर्यावरणीय विशेषताएं।
विरोधी विद्युत चुंबकत्व क्षमता।
छोटे केबल व्यास, हल्के केबल वजन, आसानी से स्थापित करने के लिए।
पैकिंग

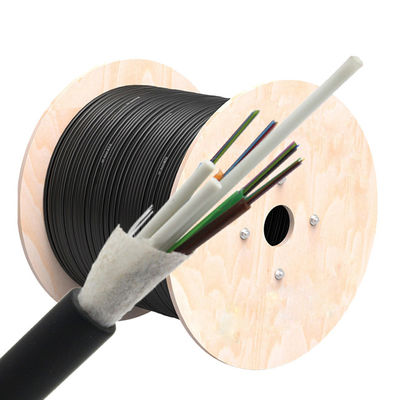

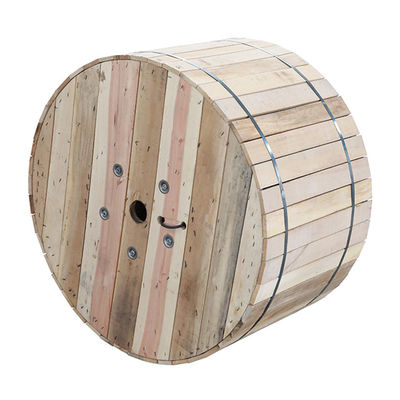

लंबी दूरी के शिपमेंट के लिए उपयुक्त फ्यूमिगेटेड वुडन ड्रम पर केबल की प्रत्येक लंबाई को रील किया जाएगा।
प्लास्टिक बफर शीट द्वारा कवर किया गया।
मजबूत लकड़ी के बैटन द्वारा सील।
केबल के अंदरूनी सिरे का कम से कम 1 मीटर परीक्षण के लिए आरक्षित किया जाएगा।
