केबल संरचना
विशेषताएं:
288 फाइबर तक
बेहतर फाइबर सुरक्षा के लिए ढीली ट्यूब जेल से भरा निर्माण।
केबल को यांत्रिक क्षति से बचाने के लिए नालीदार स्टील टेप कवच।
यूवी और निविड़ अंधकार डिजाइन।
फाइबर पैरामीटर
| मद | इकाई | विनिर्देश | |
| फाइबर प्रकार | जी.652डी | ||
|
मोड फ़ील्ड व्यास |
1310एनएम | मिमी | 9.2 ± 0.4 |
| 1550एनएम | मिमी | 10.4 ± 0.8 | |
| क्लैडिंग व्यास | मिमी | 125.0 ± 1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | 1.0 | |
| कोर/क्लैडिंग सांद्रता त्रुटि | मिमी | 0.5 | |
| कोटिंग व्यास | मिमी | 245 ± 5 | |
| कोटिंग गैर-परिपत्रता | % | 6.0 | |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि | मिमी | 12.0 | |
| केबल कट-ऑफ तरंगदैर्ध्य | एनएम | 1260 | |
|
क्षीणन गुणांक |
1310एनएम | डीबी/किमी | ≤0.36 |
| 1550एनएम | डीबी/किमी | 0.22 | |
| सबूत तनाव स्तर | केपीएसआइ | 100 | |
|
फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास / ऊंचाई (मिमी) |
केबल वजन (किलो / किमी) |
| 4 | 1+5 | 4 | 1.8 ± 0.1 | 1.4/1.4 | 1.4 | 8.5 ± 0.3 | 75 |
| 6 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.4 | 8.5 ± 0.3 | 75 |
| 8 | 1+5 | 8 | 1.9 ± 0.1 | 1.4/1.4 | 1.4 | 8.5 ± 0.3 | 75 |
| 12 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.4 | 8.5 ± 0.3 | 75 |
| 24 | 1+5 | 6 | 1.85 ± 0.1 | 1.4/1.4 | 1.4 | 8.5 ± 0.3 | 75 |
| 36 | 1+6 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 8.8 ± 0.3 | 85 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1.6 | 9.3 ± 0.3 | 90 |
| 60 | 1+5 | 12 | 1.95±0.1 | 1.6/1.6 | 1.6 | 9.3 ± 0.3 | 90 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1.6 | 9.6 ± 0.3 | 95 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.4/3.2 | 1.6 | 11.5 ± 0.3 | 120 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.0/5.7 | 1.8 | 14.2 ± 0.3 | 185 |
| 216 | 1+6+12 | 12 | 1.95±0.1 | 2.0/2.0 | 1.8 | 14.5 ± 0.3 | 200 |
| 288 | 1+9+15 | 12 | 1.95±0.1 | 2.0/3.7 | 1.8 | 16.2 ± 0.3 | 240 |
हम केबल का उत्पादन और परीक्षण निम्नलिखित मानक का अनुपालन करते हैं:
| यांत्रिक प्रदर्शन | |
| अधिकतम तनाव प्रदर्शन | आईईसी 60794-1-2-ई |
| मैक्स।ऑपरेशन तनाव | आईईसी 60794-1-2-ई1 |
| क्रश टेस्ट | आईईसी 6079 -1-2-ई3 |
| प्रभाव जाँच | आईईसी 60794-1-2-ई4 |
| बार-बार झुकना | आईईसी 60794-1-2-ई 6 |
| मरोड़ परीक्षण | आईईसी 60794-1-2-ई7 |
| केबल मोड़ | आईईसी 60794-1-2-ई11ए |
| क्षीणन गुणांक | आईटीयू-टी जी.652 |
| संरचनात्मक परीक्षण | आईईसी-60793-1-20 |
| पर्यावरणीय प्रदर्शन | |
| तापमान सायक्लिंग | आईईसी 60794-1-2-F1 |
| जल प्रवेश | आईईसी 60794–1–2-F5B |
| फाइलिंग कंपाउंड फ्लो |
आईईसी 60794-1-ई14 |

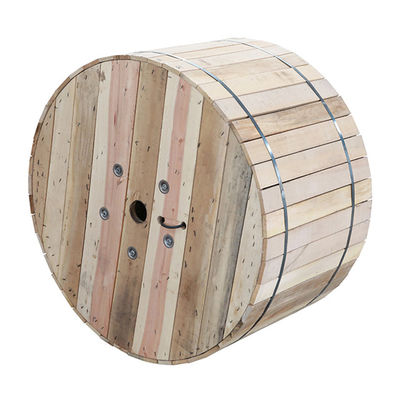

पैकिंग
सामान्य प्रश्न
1. क्या आप ट्रेडिंग कंपनी या निर्माता हैं?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम अनुसंधान, विकास और उत्पादन में विशिष्ट हैं
फाइबर ऑप्टिक केबल के लिए। हमारा कारखाना गुआंगज़ौ शहर में है, हमसे मिलने के लिए आपका स्वागत है!
2. गुणवत्ता के बारे में?
हम उत्पादन समाप्त होने पर प्रत्येक फाइबर का परीक्षण करने से पहले वितरण करेंगे।
कीमत की पुष्टि के बाद, आप हमारी गुणवत्ता की जांच के लिए नि: शुल्क नमूनों की आवश्यकता कर सकते हैं।
3. क्या आप छोटे आदेश को स्वीकार कर सकते हैं?
हाँ, छोटा आदेश उपलब्ध है।हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे ऑर्डर से होता है।
4. आपका डिलीवरी का समय क्या है?
आम तौर पर लगभग 3-7 दिन कार्य दिवस, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है।
लेकिन कृपया आश्वस्त रहें कि हम आपके भुगतान के बाद आपके सामान की व्यवस्था करेंगे।
5. क्या आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम OEM सेवा का स्वागत करते हैं।हम उत्पाद पर आपके लोगो को प्रिंट कर सकते हैं।आप से कोई भी विचार उपलब्ध है।
