केबल संरचना और पैरामीटर
| रेशा गिनती |
आउटर व्यास |
स्टील के तार व्यास |
न्यूनतम झुकने त्रिज्या (गतशील स्थैतिक) |
मैक्स। क्रश प्रतिरोध | वज़न (लगभग।) |
| मिमी | मिमी | डी | एन / 100 मिमी² | किग्रा/किमी | |
| 2,4,6,8 | 8.3 | 1.0 | 20/10 | 3000 | 66 |
| 10,12 | 9.0 | 1.0 | 20/10 | 3000 | 82 |
फाइबर पैरामीटर
| मद | इकाई | विनिर्देश | |
| फाइबर प्रकार | जी.652डी | ||
|
मोड फ़ील्ड व्यास |
1310एनएम | मिमी | 9.2 ± 0.4 |
| 1550एनएम | मिमी | 10.4 ± 0.8 | |
| क्लैडिंग व्यास | मिमी | 125.0 ± 1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | 1.0 | |
| कोर/क्लैडिंग सांद्रता त्रुटि | मिमी | 0.5 | |
| कोटिंग व्यास | मिमी | 245 ± 5 | |
| कोटिंग गैर-परिपत्रता | % | 6.0 | |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि | मिमी | 12.0 | |
| केबल कट-ऑफ तरंगदैर्ध्य | एनएम | 1260 | |
|
क्षीणन गुणांक |
1310एनएम | डीबी/किमी | ≤0.36 |
| 1550एनएम | डीबी/किमी | 0.22 | |
| सबूत तनाव स्तर | केपीएसआइ | 100 | |
केबल झुकने त्रिज्या: 10x केबल व्यास (स्थिर)
20 x केबल व्यास (गतिशील)
आवेदन तापमान सीमा
| तापमान रेंज आपरेट करना | -40℃ से +60℃ |
| भंडारण / परिवहन तापमान सीमा | -40℃ से +60℃ |
| स्थापना तापमान रेंज | -20 ℃ से + 60 ℃ |

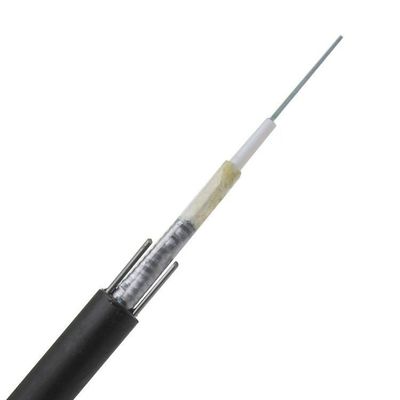

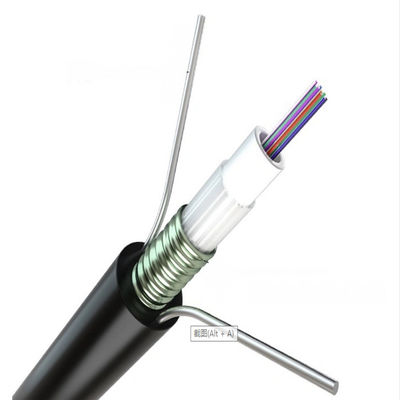

केबल संरचना
