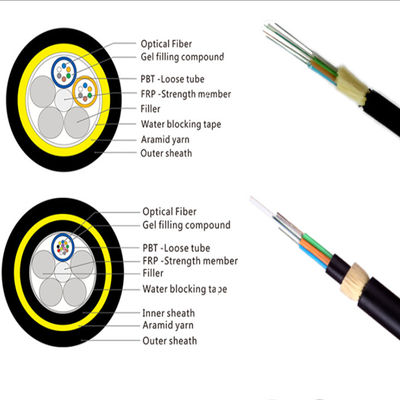

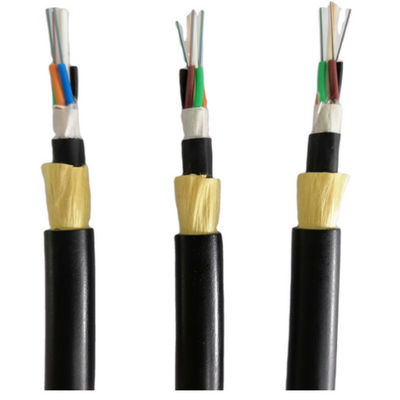

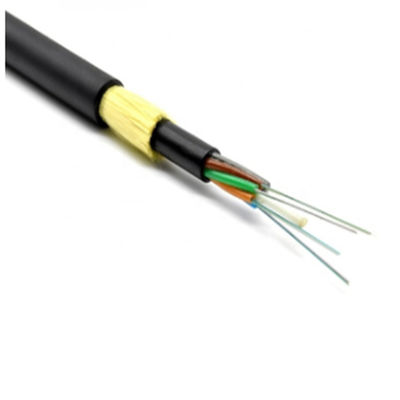

फाइबर गिनती |
संरचना |
फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास / ऊंचाई (मिमी) |
केबल वजन (किलो / किमी) |
| 4 | 1+6 | 4 | 1.9 ± 0.1 | 2.0/2.0 | 1.6 | 9.5 ± 0.2 | 80 |
| 6 | 1+6 | 6 | 2.0 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 8 | 1+6 | 4 | 1.9 ± 0.1 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 12 | 1+6 | 6 | 2.1 ± 0.2 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 24 | 1+6 | 6 | 2.1 ± 0.2 | 2.0/2.0 | 1.6 | 9.8 ± 0.2 | 80 |
| 36 | 1+6 | 12 | 2.1 ± 0.2 | 2.0/2.0 | 1.6 | 10.0 ± 0.2 | 85 |
| 48 | 1+6 | 12 | 2.1 ± 0.2 | 2.0/2.0 | 1.6 | 10.0 ± 0.2 | 85 |
| 72 | 1+6 | 12 | 2.1 ± 0.2 | 2.0/2.0 | 1.6 | 10.0 ± 0.3 | 85 |
| 96 | 1+8 | 12 | 2.1 ± 0.2 | 2.0/3.4 | 1.7 | 11.8 ± 0.3 | 123 |
| 144 | 1+12 | 12 | 2.1 ± 0.2 | 3.0/6.2 | 1.7 | 14.5 ± 0.5 | 175 |
फाइबर गुण
सिंगल मोड ऑप्टिकल फाइबर के गुण (ITU-T Rec. G.652D)
| पैरामीटर | विनिर्देश |
| फाइबर प्रकार | अकेला प्रकार |
| फाइबर सामग्री | डोप्ड सिलिका |
| क्षीणन गुणांक @1310nm @1383nm @ 1550 एनएम @1625एनएम |
0.36dB/किमी ≤0.32dB/किमी 0.22dB/किमी ≤0.30dB/किमी |
| बिंदु असंबद्धता | ≤0.05dB |
| केबल कट-ऑफ तरंगदैर्ध्य | ≤1260एनएम |
| शून्य-फैलाव तरंग दैर्ध्य | 1300 ~ 1324 एनएम |
| शून्य फैलाव ढलान | ≤0.093 पीएस/(एनएम².किमी) |
| रंगीन फैलाव @1288~1339एनएम @1271~1360एनएम @ 1550 एनएम @1625एनएम |
≤3.5 पीएस/(एनएम। किमी) ≤5.3 पीएस/(एनएम। किमी) ≤18 पीएस / (एनएम। किमी) ≤22 पीएस / (एनएम। किमी) |
| PMDQ (चतुर्भुज औसत*) | 0.2 पीएस/किमी½ |
| मोड फ़ील्ड व्यास @ 1310 एनएम | 9.2 ± 0.4um |
| कोर/क्लैड सांद्रता त्रुटि | 0.5um |
| क्लैडिंग व्यास | 125.0 ± 0.7um |
| क्लैडिंग नॉन-सर्कुलरिटी | ≤1.0% |
| प्राथमिक कोटिंग व्यास | 245 ± 10um |
| सबूत परीक्षण स्तर | 100 केपीएसआई (=0.69 जीपीए),1% |
| तापमान निर्भरता | 0.1dB/किमी |
| स्वीकार्य क्रश प्रतिरोध | 2200N/100mm |
ऑप्टिकल केबल की विशेषता
केबल झुकने त्रिज्या: 10x केबल व्यास (ऑपरेशन के दौरान)
20 x केबल व्यास (स्थापना के दौरान)
तापमान सीमा
| तापमान रेंज आपरेट करना | -20 ℃ से + 60 ℃ |
| भंडारण / परिवहन तापमान सीमा | -40℃ से +60℃ |
| स्थापना तापमान रेंज | -20 ℃ से + 60 ℃ |
