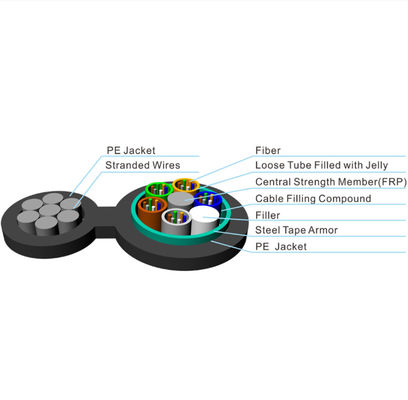

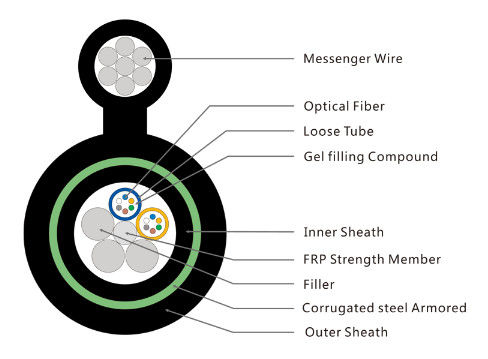

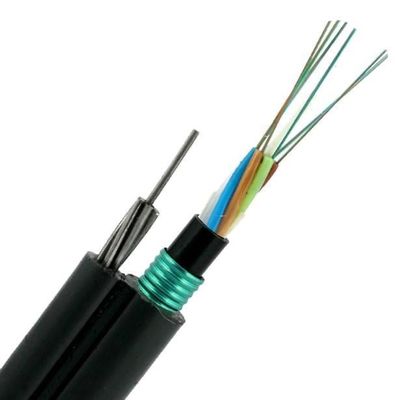

सेल्फ-सपोर्टिंग सिंगल आर्मर्ड डबल शीथ 24 कोर एरियल फिगर 8 फाइबर ऑप्टिक केबल
विवरण
एरियल Fig8 आर्मर्ड लूज ट्यूब डबल जैकेट / सिंगल आर्मर केबल विशेष रूप से एरियल इंस्टॉलेशन के लिए डिज़ाइन की गई है, जबकि अतिरिक्त यांत्रिक सुरक्षा वांछित होने पर दूसरी जैकेट और सिंगल मेटालिक आर्मर को शामिल करते हुए।फाइबर के साथ 288 और एसजेड स्ट्रैंड डिजाइन तक मायने रखता है।
विशेषताएं
बेहतर फाइबर सुरक्षा के लिए ढीली ट्यूब जेल से भरा निर्माण।
केबल को कृंतक हमले और यांत्रिक क्षति से बचाने के लिए डबल जैकेट और डबल आर्मर।
यूवी और नमी प्रतिरोधी डिजाइन।स्व-सहायक चित्र 8 डिज़ाइन।
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | 1310एनएम | उम | 9.2±0.4 |
| 1550एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | मैं0.36 |
| 1550एनएम | डीबीकेएम | मैं0.22 | |
तकनीकी पैमाने
| प्रकार | सदाजी |
| फाइबर गिनती | 4-144कोर |
| पीबीटी ढीली ट्यूब व्यास | 1.9 मिमी |
| केंद्रीय शक्ति सदस्य व्यास एफआरपी | 1.5 मिमी |
| बाहरी म्यान मोटाई/आंतरिक म्यान मोटाई | 1.7 मिमी / 1.0 मिमी |
| केबल ओडी मिमी | 11.5mmx18mm |
| मैसेंजर | 7*1.0mm स्टील वायर |
| भीतरी जैकेट सामग्री | एमडीपीई |
| आउट जैकेट | एचडीपीई |
| केबल वजन किलो/किमी | 220KG/किमी |
| ऑपरेशन तापमान रेंज | -40 ℃ से + 70 ℃ |
| स्थापना तापमान रेंज | -40 ℃ से + 70 ℃ |
| परिवहन और भंडारण तापमान रेंज | -40 ℃ से + 70 ℃ |
| स्वीकार्य तन्यता भार (एन) | अल्पावधि: 1000 |
| लंबी अवधि: 3000 | |
| क्रश प्रतिरोध | अल्पावधि: 3000 एन / 100 मिमी |
| लंबी अवधि: 1000N/100mm | |
| न्यूनतम स्थापना झुकने त्रिज्या | 20 एक्स ओडी |
| न्यूनतम ऑपरेशन झुकने त्रिज्या | 10 एक्स ओडी |

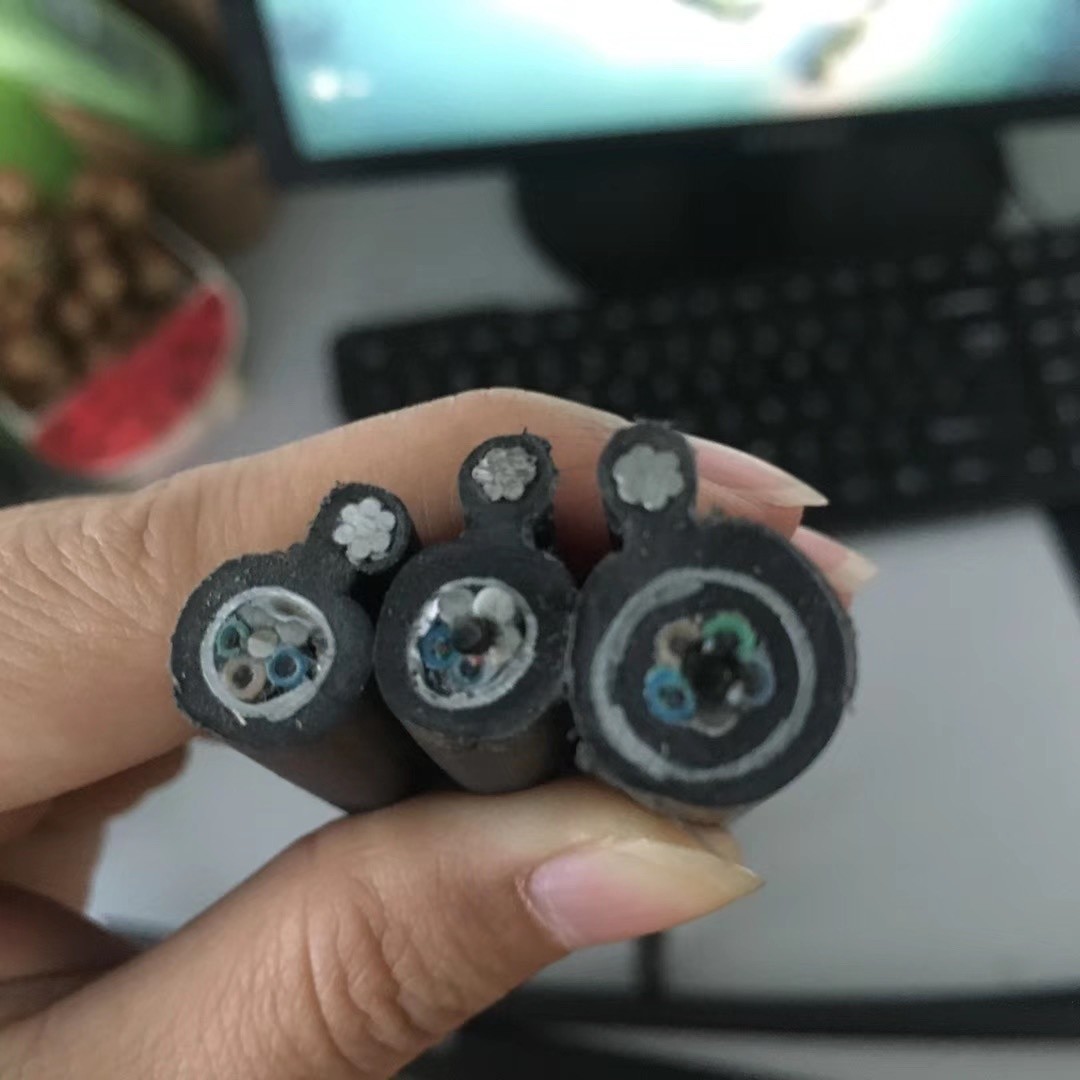

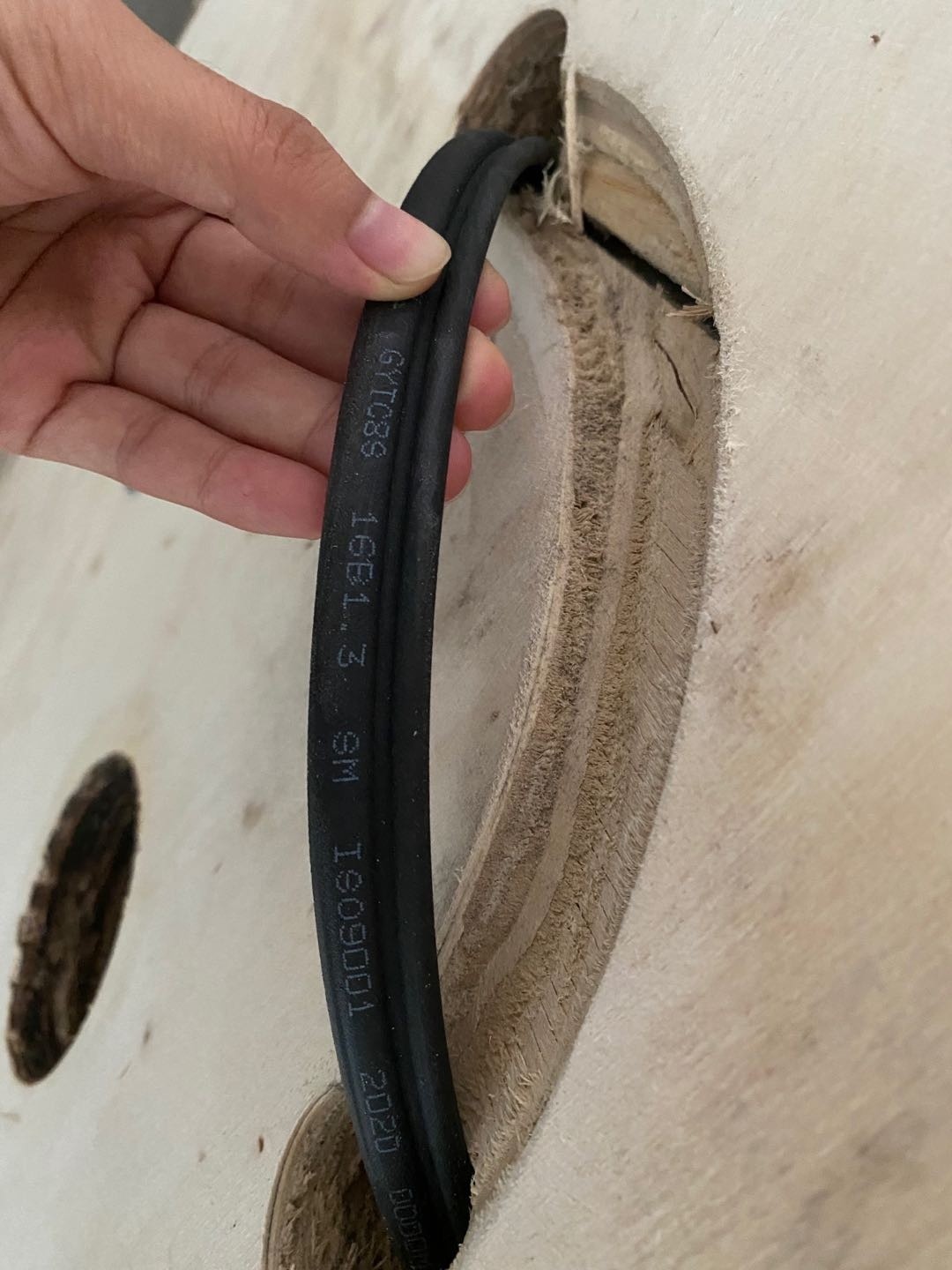

नमूने चित्र
