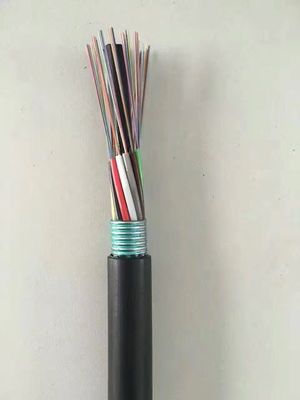

GYTA आर्मर्ड लूज ट्यूब सिंगल जैकेट / सिंगल आर्मर फाइबर ऑप्टिक केबल को डक्ट और भूमिगत नाली सहित आज के सबसे अधिक मांग वाले प्रतिष्ठानों के लिए आवश्यक लचीलेपन और बहुमुखी प्रतिभा के साथ उच्च फाइबर काउंट प्रदान करने के लिए डिज़ाइन किया गया है।
फाइबर पैरामीटर्स | इकाई | विनिर्देश | |
जी.652डी | |||
मोड फ़ील्ड व्यास | 1310एनएम | सुक्ष्ममापी | 9.2 ± 0.4 |
1550एनएम | सुक्ष्ममापी | 10.4 ± 0.5 | |
क्लैडिंग व्यास | सुक्ष्ममापी | 124.8 ± 0.7 | |
क्लैडिंग नॉन-सर्कुलरिटी | % | 0.7 | |
कोर-क्लैडिंग एकाग्रता त्रुटि | सुक्ष्ममापी | 0.5 | |
कोटिंग व्यास | सुक्ष्ममापी | 245 ± 5 | |
कोटिंग गैर-परिपत्रता | % | 6.0 | |
क्लैडिंग-कोटिंग एकाग्रता त्रुटि | सुक्ष्ममापी | 12.0 | |
केबल कटऑफ तरंग दैर्ध्य | एनएम | सीसी≤1260 | |
क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | 0.4 |
1550एनएम | डीबी/किमी | 0.3 | |

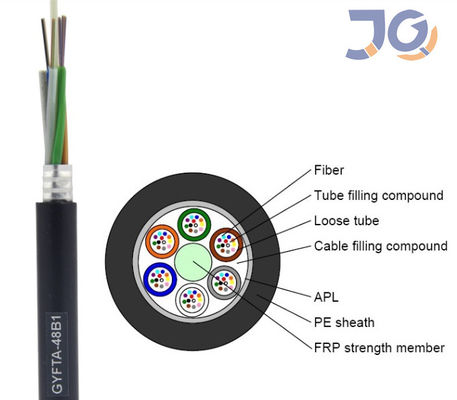

केबल पैरामीटर्स: | विशेष विवरण | |
फाइबर गणना | 4-24 | |
रंगीन कोटिंग फाइबर | आयाम | 250µm ± 15µm |
रंग | नीला, नारंगी, हरा, भूरा, धूसर, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, एक्वा | |
ढीली ट्यूब | आयाम | 2.1 मिमी ± 0.05 मिमी |
सामग्री | पीबीटी | |
रंग | लाल, नीला प्राकृतिक, प्राकृतिक, प्राकृतिक | |
केंद्रीय शक्ति सदस्य | व्यास | 1.5 मिमी |
सामग्री | इस्पात | |
बाहरी जैकेट | आयाम | 9.0 मिमी ± 0.2 मिमी |
सामग्री | पी.ई | |
रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएं: | इकाई | विशेष विवरण |
तनाव (दीर्घकालिक) | एन | 600 |
तनाव (अल्पकालिक) | एन | 1500 |
क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
क्रश (लघु अवधि) | एन/10 सेमी | 1000 |
न्यूनतम।बेंड त्रिज्या (गतिशील) | मिमी | 20डी |
न्यूनतम।बेंड त्रिज्या (स्थिर) | मिमी | 10डी |
स्थापना तापमान | ℃ | -20~+60 |
परिचालन तापमान | ℃ | -40~+70 |
भंडारण तापमान | ℃ | -40~+70 |
