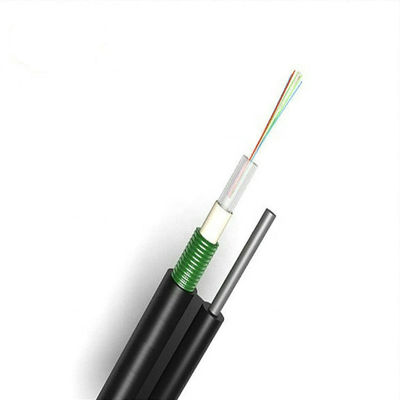

सेल्फ सपोर्टिंग Gyxtc8s आउटडोर ऑप्टिकल केबल ऑप्टिक फाइबर ऑप्टिक केबल
केबल डिजाइन
| आयाम और गुण | |||
| सामान्य विशेषता | इकाई | नाममात्र मूल्य | |
| फाइबर गिनती (G.652D) | पीसी | 12 . तक | |
| मैक्स।ढीली ट्यूब की संख्या | पीसी | 1 | |
| फाइबर संख्या प्रति ट्यूब | पीसी | 12 | |
| ढीली ट्यूब | सामग्री | पीबीटी | |
| केबल व्यास | मिमी | 5.0*7.4 | |
| मेन्सेंजर वायर | सामग्री | इस्पात तार | |
| बाहरी पीई म्यान | व्यास | मिमी | 2.0 |
| सामग्री | एमडीपीई | ||
| मैक्स।स्वीकार्य खींचने वाला बल | एन | 1000/3000 | |
| बख़्तरबंद | सामग्री | नालीदार स्टील टेप | |
| क्रश प्रतिरोध | एन / 100 मिमी | 1000/1500 | |
विशेषताएं
--- स्टील के तार को केंद्रीय शक्ति सदस्य के रूप में इस्तेमाल किया जाता है
--- ढीली ट्यूब भरने वाला यौगिक
----100% केबल कोर फिलिंग
--- पीएसपी नमी-सबूत बढ़ाने
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | 1310एनएम | उम | 9.2±0.4 |
| 1550एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
| केबल कटऑफ तरंग दैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | मैं0.36 |
| 1550एनएम | डीबीकेएम | मैं0.22 | |

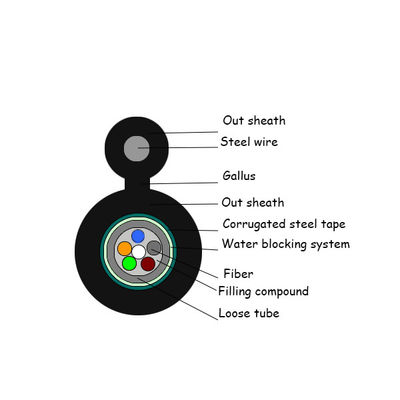

केबल संरचना
पैकेज
1-5 किमी/लकड़ी का ड्रम
