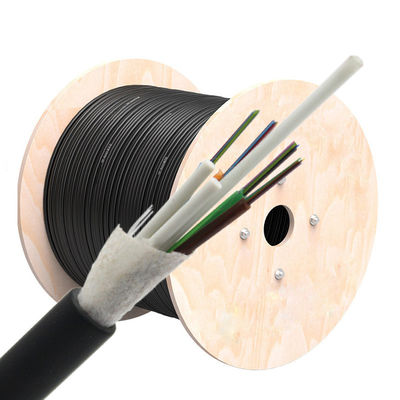

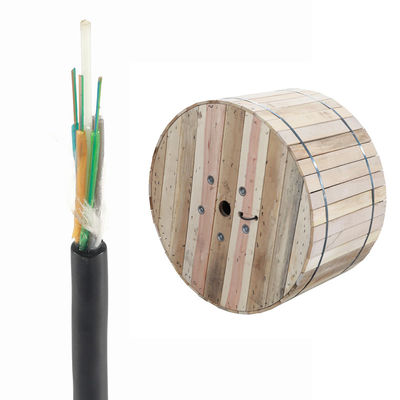

12 24 48 72 144 कोर GYFTY FRP गैर-धातु एकल जैकेट पनरोक ढांकता हुआ ढीली ट्यूब फाइबर ऑप्टिक केबल
उत्पाद वर्णन
- हल्के वजन, छोटे व्यास, बिछाने में आसान।
- उत्कृष्ट यांत्रिक और तापमान प्रदर्शन।
- कम फैलाव और क्षीणन।
- विशेष भरने से भरी हुई ढीली ट्यूब सही ऑप्टिकल फाइबर सुरक्षा प्रदान करती है।
- गैर-धातु केंद्रीय शक्ति में उत्कृष्ट विद्युत-चुंबकीय क्षमता होती है।
- वाटर ब्लॉकिंग सिस्टम नमी-प्रूफ और वाटर ब्लॉक का विश्वसनीय प्रदर्शन प्रदान करता है।
- फाइबर प्रबलित प्लास्टिक और ढीली ट्यूब भरने वाला यौगिक केबल वॉटरटाइट सुनिश्चित कर सकता है।
- बिछाने के तरीके: एरियल और डक्ट
- विद्युत चुम्बकीय हस्तक्षेप करने वाले स्थान
- बाहरी वितरण
- एक्सेस नेटवर्क और स्थानीय नेटवर्क
ऑप्टिकल अभिलक्षण
|
|
|
जी.652डी |
50/125um |
625/125μm |
|
क्षीणन |
@850nm |
|
मैं3.0dB/किमी |
≤3.0dB/किमी |
|
(+20 डिग्री सेल्सियस) |
@ 1300 एनएम |
|
≤1.0dB/किमी |
≤1.0dB/किमी |
|
|
@1310nm |
≤0.36dB/किमी |
|
|
|
|
@ 1550 एनएम |
≤0.22dB/किमी |
|
|
|
बैंडविड्थ (कक्षा ए) |
@850nm |
|
2500 मेगाहर्ट्ज किमी |
2200 मेगाहर्ट्ज: किमी |
|
|
@ 1300 एनएम |
|
21000 मेगाहर्ट्ज-किमी |
2600 मेगाहर्ट्ज किमी |
|
संख्यात्मक छिद्र |
|
|
0.200+0.015NA |
0.275+0.015एनए |
|
केबल कट- ऑफ वेवलेंथ (सीसी) |
|
1260एनएम |
|
|

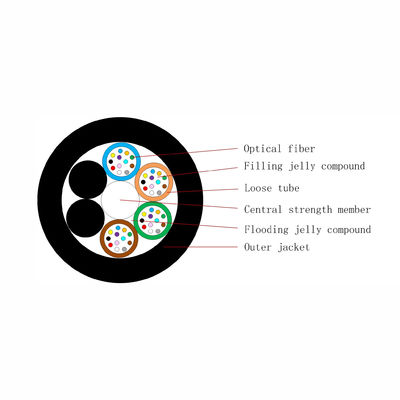

केबल पैरामीटर्स
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास / पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास/ कद (मिमी) |
केबल वजन (किलो/किमी) |
| 4 | 1+5 | 4 | 1.8 ± 0.1 | 1.4/1.4 | 1.6 | 8.8 ± 0.2 | 62 |
| 6 | 1+5 | 6 | 1.9 ± 0.1 | 1.4/1.4 | 1.6 | 8.8 ± 0.2 | 62 |
| 8 | 1+5 | 8 | 1.9 ± 0.1 | 1.4/1.4 | 1.6 | 8.8 ± 0.2 | 62 |
| 12 | 1+5 | 6 | 1.9 ± 0.1 | 1.4/1.4 | 1.6 | 9.0 ± 0.2 | 65 |
| 24 | 1+5 | 6 | 1.9 ± 0.3 | 1.4/1.4 | 1.6 | 9.2 ± 0.2 | 68 |
| 36 | 1+6 | 12 | 2.2 ± 0.1 | 1.6/1.6 | 1.6 | 9.2 ± 0.2 | 68 |
| 48 | 1+5 | 12 | 2.2 ± 0.1 | 1.6/1.6 | 1.6 | 9.2 ± 0.2 | 68 |
| 72 | 1+6 | 12 | 2.2 ± 0.1 | 2.0/2.0 | 1.6 | 10.6 | 80 |
| 96 | 1+8 | 12 | 2.2 ± 0.1 | 2.2/3.5 | 1.6 | 12.0 | 103 |
| 144 | 1+12 | 12 | 2.2 ± 0.1 | 2.2/6.4 | 1.8 | 15.0 | 180 |
