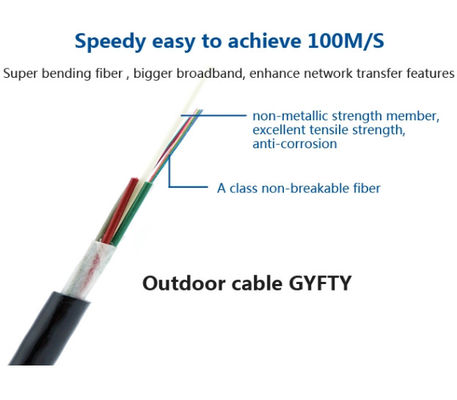

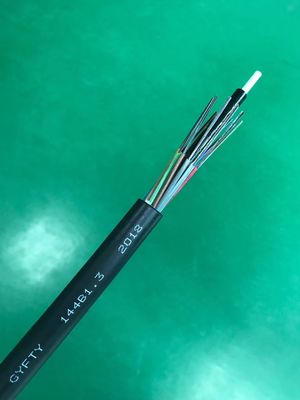

जिकियान फैक्टरी OEM 12/24/48/96/144 कोर GYFTY आउटडोर डक्ट / एरियल फाइबर ऑप्टिक केबल
| मद | इकाई | विनिर्देश | |
| फाइबर प्रकार | जी.652डी | ||
| मोड फ़ील्ड व्यास | १३१०एनएम | मिमी | 9.2 ± 0.4 |
| १५५०एनएम | मिमी | 10.4 ± 0.8 | |
| क्लैडिंग व्यास | मिमी | 125.0 ± 1 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | £1.0 | |
| कोर/क्लैडिंग सांद्रता त्रुटि | मिमी | £0.5 | |
| कोटिंग व्यास | मिमी | 245 ± 5 | |
| कोटिंग गैर-परिपत्रता | % | £६.० | |
| कोटिंग/क्लैडिंग सांद्रता त्रुटि | मिमी | £12.0 | |
| केबल कट-ऑफ तरंगदैर्ध्य | एनएम | £१२६० | |
| क्षीणन गुणांक | १३१०एनएम | डीबी/किमी | £0.36 |
| १५५०एनएम | डीबी/किमी | £0.22 | |
| सबूत तनाव स्तर | केपीएसआइ | 100 | |
केबल निर्माण के आयाम
| फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
ढीली ट्यूब व्यास (मिमी) |
सीएसएम व्यास/पैड व्यास (मिमी) |
बाहरी जैकेट की नाममात्र मोटाई (मिमी) |
केबल व्यास/ ऊंचाई (मिमी) |
केबल वजन (किलो/किमी) |
| 4 | 1+5 | 4 | 1.8 ± 0.1 | १.४/१.४ | 1.6 | 8.8 ± 0.2 | 62 |
| 6 | 1+5 | 6 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 8.8 ± 0.2 | 62 |
| 8 | 1+5 | 8 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 8.8 ± 0.2 | 62 |
| 12 | 1+5 | 6 | 1.9 ± 0.1 | १.४/१.४ | 1.6 | 9.0 ± 0.2 | 65 |
| 24 | 1+5 | 6 | 1.9 ± 0.3 | १.४/१.४ | 1.6 | 9.2 ± 0.2 | ६८ |
| 36 | 1+6 | 12 | २.२ ± ०.१ | 1.6/1.6 | 1.6 | 9.2 ± 0.2 | ६८ |
| 48 | 1+5 | 12 | २.२ ± ०.१ | 1.6/1.6 | 1.6 | 9.2 ± 0.2 | ६८ |
| 72 | 1+6 | 12 | २.२ ± ०.१ | 2.0/2.0 | 1.6 | 10.6 | 80 |
| ९६ | 1+8 | 12 | २.२ ± ०.१ | २.२/३.५ | 1.6 | 12.0 | 103 |
| 144 | 1+12 | 12 | २.२ ± ०.१ | २.२/६.४ | १.८ | १५.० | 180 |
यांत्रिक और पर्यावरणीय विशेषताएं
| मद | इकाई | विशेष विवरण |
| तनाव (दीर्घकालिक) | एन | 600 |
| तनाव (अल्पकालिक) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन/10 सेमी | 1000 |
| क्रश (लघु अवधि) | एन/10 सेमी | 3000 |
| न्यूनतम।बेंड त्रिज्या (गतिशील) | मिमी | 20डी |
| न्यूनतम बेंड त्रिज्या (स्थिर) | मिमी | १०डी |
| स्थापना तापमान | ℃ | -40～+60 |
| परिचालन तापमान | ℃ | -40～+70 |
| भंडारण तापमान | ℃ | -40～+70 |
| बार-बार झुकना | लोड: 250N; चक्रों की संख्या: 30 कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। | |
| टोशन | लोड: 250N;चक्रों की संख्या:10;मोड़ कोण: ± 90 डिग्री कोई स्पष्ट जोड़ क्षीणन नहीं, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। | |
| प्रभाव | प्रभाव ऊर्जा: 450 ग्राम × 1 मी;हथौड़ा सिर की त्रिज्या: 12.5 मिमी;प्रभाव की संख्या: 5 कोई स्पष्ट जोड़ क्षीणन, कोई फाइबर ब्रेक नहीं और कोई केबल क्षति नहीं। | |
हमारे कारखाने का दौरा करने के लिए आपका स्वागत है और हमें किसी भी समय जांच भेजें!
