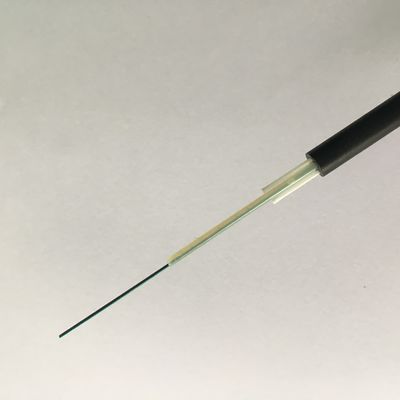

फाइबर एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं। ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे होते हैं।ट्यूब को जल अवरोधक प्रणाली की एक परत के साथ लपेटा गया है।दो समानांतर FRP दोनों पक्षों पर रखे गए हैं।
केबल एक पॉलीथीन (पीई) म्यान के साथ पूरा हो गया है।
विशेषताएं
अच्छा यांत्रिक और तापमान प्रतिरोधी प्रदर्शन।
बेहतर फाइबर सुरक्षा के लिए यूनी-ट्यूब जेल से भरा निर्माण।
दो समानांतर स्टील के तार तन्य शक्ति सुनिश्चित करते हैं।
पीई म्यान पराबैंगनी विकिरण से केबल की रक्षा करता है।
हल्के वजन और छोटे व्यास, स्थापना और संचालन के लिए आसान।
ऑप्टिकल अभिलक्षण
|
|
|
जी.652 |
जी.६५५ |
50/125μm |
62.5/125μm |
|
क्षीणन (+20C) |
@850nm |
|
|
मैं3.0dB/किमी |
≤3.0dB/किमी |
|
@१३००एनएम |
|
|
≤1.0dB/किमी |
≤1.0dB/किमी |
|
|
@1310nm |
≤036dB/किमी |
≤0.40dB/किमी |
|
|
|
|
@ १५५०एनएम |
मैं0.22dB/किमी |
≤0.23dB/किमी |
|
|
|
|
बैंडविड्थ (कक्षा ए) |
@850nm |
|
|
मैं2500 मेगाहर्ट्ज-किमी |
मैं2200 मेगाहर्ट्ज.किमी |
|
@ १३०० एनएम |
|
|
मैं1000 मेगाहर्ट्ज.किमी |
मैं2600 मेगाहर्ट्ज-किमी |
|
|
संख्यात्मक छिद्र |
|
|
0.200±0.015NA |
0.275±0.15एनए |
|
|
केबल कट-ऑफ तरंग दैर्ध्य |
मैं१२६० मी |
मैं१४८०एनएम |
|
|
|

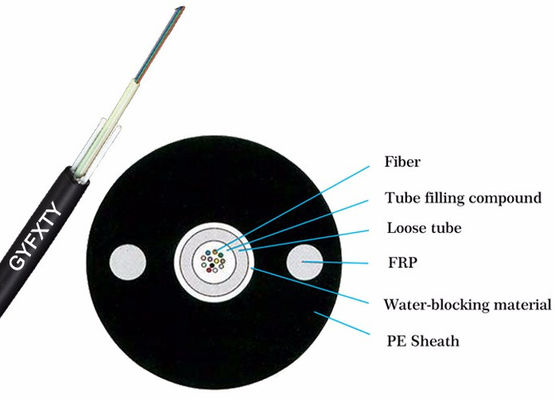

GYFXTY की संरचना और तकनीकी विशिष्टता
तकनीकी डेटा
|
रेशा गिनती |
केबल व्यास (मिमी) |
नाममात्र वजन (केजीएस) |
स्वीकार्य तन्यता लोड (मिमी) |
स्वीकार्य क्रश प्रतिरोध (एन / 100 मीटर) |
||
|
लघु अवधि |
दीर्घावधि |
लघु अवधि |
दीर्घावधि |
|||
|
2-12 |
8.0 |
60 |
800N |
400एन |
1000N/100m |
300N/100m |
पैकेज

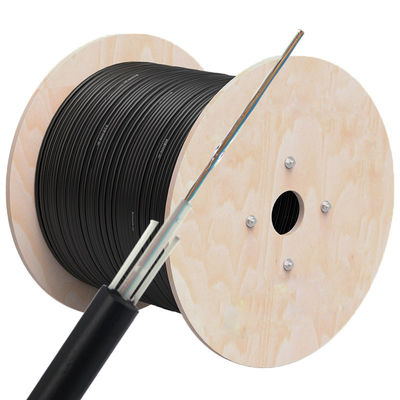

पीसंलग्न फ्यूमिगेटेड लकड़ी के ड्रम में एकेड,1/2/3/4/5 किमी प्रति ड्रम , ग्राहकों की आवश्यकताओं का भी स्वागत है;
शिपिंग तरीका
बड़े ऑर्डर के लिए: समुद्र के द्वारा (LCL या FCL)
छोटे आदेश के लिए: समुद्र के द्वारा (LCL), हवाई या कूरियर सेवाओं द्वारा (डीएचएल, यूपीएस, टीएनटी .....)
