स्व-सहायक 24-48 कोर एरियल ऑप्टिकल फाइबर केबल Gytc8s
विवरण:

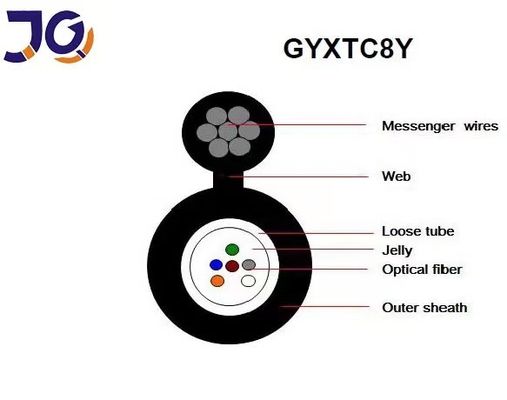

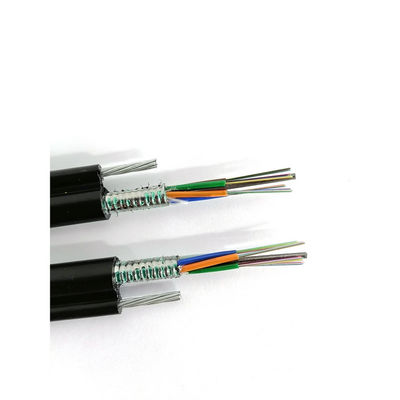

ढीली ट्यूब शैली, स्टील वायर / स्ट्रैंड के धातु केंद्रीय शक्ति सदस्य और नमी बाधा आंतरिक म्यान के साथ एक आंकड़ा -8 ऑप्टिकल फाइबर केबल, जिसमें पोल-टू-पोल या पोल-टूप्रिमाइसेस के रूप में ओवरहेड इंस्टॉलेशन के लिए उपयुक्त स्टील मैसेंजर वायर शामिल हैं। ट्यूब में ऑप्टिकल सिंगल- रंग कोडिंग योजना के अनुसार मोड या मल्टीमोड फाइबर रंग कोडित।
विशेषताएं: 1.G652D फाइबर जानकारी सक्षम होने के बाद
2. मोड फील्ड व्यास (1310nm): 9.2m0.4m
3. मोड फील्ड व्यास (1550nm): 10.4m0.8m
4. केबल फाइबर (सीसी) की तरंग दैर्ध्य काट: 1260 एनएम
5. 1310 एनएम पर क्षीणन: 0.36 डीबी / किमी
6. 1550nm पर क्षीणन: 0.22dB/km
7. 1550nm (100 मोड़, 30 मिमी त्रिज्या) पर झुकने का नुकसान: 0.05dB
8. 1288 से 1339nm की सीमा में फैलाव: 3.5ps/ (nm•km)
9. 1550nm पर फैलाव: 18ps/ (nm•km)
10. शून्य फैलाव तरंग दैर्ध्य पर फैलाव ढलान: 0.092ps/(nm2•km)
आयामी विशेषताएं
| पद | मैक्स।संख्या | स्टील के तार / स्टैंड | फंसे | नाममात्र केबल | नाममात्र केबल |
| फाइबर प्रति ट्यूब Of | व्यास (मिमी) | इकाइयों | व्यास (मिमी) | वजन (किलो/किमी) | |
| GYTC8S 2-36 | 6 | २.३ | 6 | 11.6X25.5 | 270 |
| GYTC8S 38-72 | 12 | २.३ | 6 | 13.2X28.5 | ३१० |
| GYTC8S 74-96 | 12 | २.३ | 8 | 14.9X33.0 | 390 |
| GYTC8S 98-120 | 12 | २.३ | 10 | 16.8X33.0 | 390 |
| GYTC8S 122-144 | 12 | २.३ | 12 | 18.8X35.0 | 440 |
यांत्रिक और पर्यावरणीय विशेषताएं
| मद | विशेषताएँ | ||
| GYTC8S 2-72 | GYTC8S 74-96 | GYTC8S 98-144 | |
| तन्यता ताकत | ९०००एन | 10000N | 12000एन |
| क्रश प्रतिरोध | 1000/100 मिमी | ||
| इंस्टॉलेशन के दौरान | 20 टाइम्स केबल व्यास | ||
| इंस्टालेशन के बाद | 10 टाइम्स केबल व्यास | ||
| मैसेंजर वायर | व्यास: 1.2mmx7 स्टील वायर स्ट्रैंड | ||
| भंडारण (डिग्री सेल्सियस) | -50 से+70 | ||
| ऑपरेटिंग (डिग्री सेल्सियस) | -40 से+60 | ||
फाइबर रंग कोड
प्रत्येक ट्यूब में फाइबर का रंग नंबर 1 ब्लू से शुरू होता है।
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 1 1 | 12 |
| नीला | संतरा | हरा भरा | भूरा | धूसर | सफेद | लाल | काली | पीला | बैंगनी | गुलाबी | पानी |
ढीली ट्यूब और फिलर रॉड के लिए रंग कोड
ट्यूब का रंग नंबर 1 ब्लू से शुरू होता है।यदि भराव हैं, तो रंग प्राकृतिक है।
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| नीला | संतरा | हरा भरा | भूरा | धूसर | सफेद | लाल | काली |
अन्य उत्पाद जो आपको पसंद आ सकते हैं:
चित्र प्रदर्शन
पैकिंग औरवितरण
पैकिंग विवरण:

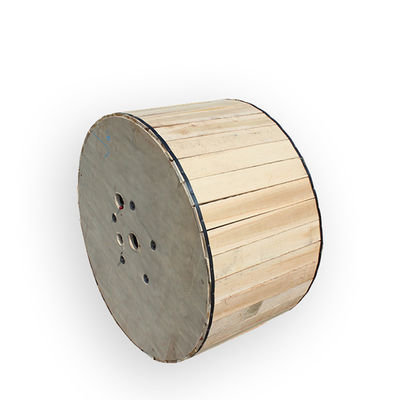

1 किमी/ 2km/3km/4km/5km प्रति लकड़ी के ड्रम
शिपिंग:
समुद्र के द्वारा/हवा से या एक्सप्रेस वितरण, यह आदेश मात्रा पर निर्भर करता है
समय सीमा:
| मात्रा (किमी) | 1-300 | 300 . से ऊपर |
| सबसे प्रारंभिक समय (दिन) | 5-7 | बातचीत योग्य |
