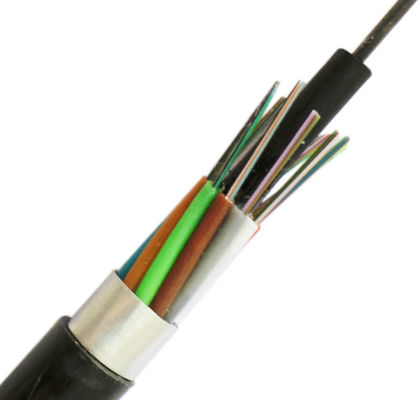

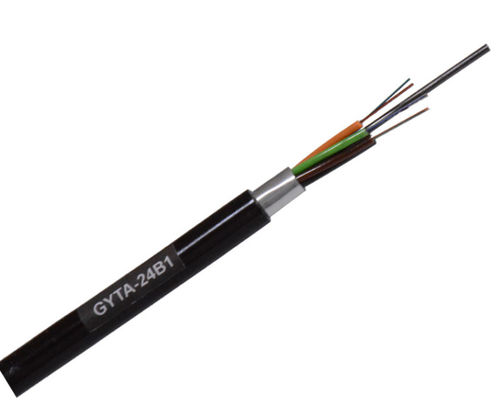

ऑप्टिकल फाइबर 250µm है, ढीली ट्यूब उच्च मापांक प्लास्टिक से बनी होती है, जो जलरोधी यौगिक से भरी होती है।केबल कोर का केंद्र एक धातु प्रबलित कोर है, ट्यूब (और फिलर्स) ताकत सदस्य के चारों ओर एक कॉम्पैक्ट और गोल केबल कोर में फंसे हुए हैं, जो पानी के प्रवेश से बचाने के लिए वॉटरप्रूफिंग यौगिक से भरा हुआ है।प्लास्टिक कोटेड एल्युमिनियम टेप (एपीएल) को लंबे समय तक लपेटा जाता है और एक केबल बनाने के लिए पॉलीइथाइलीन शीथ में निकाला जाता है
विशेषताएँ:
1. ऑप्टिकल फाइबर की अतिरिक्त लंबाई का सटीक नियंत्रण सुनिश्चित करता है कि ऑप्टिकल केबल में अच्छी तन्यता गुण और तापमान विशेषताएँ हों।
2. ढीली ट्यूब सामग्री में ही अच्छा जल प्रतिरोध और उच्च शक्ति होती है।ऑप्टिकल फाइबर के लिए महत्वपूर्ण सुरक्षा प्रदान करने के लिए ट्यूब को विशेष ग्रीस से भरा जाता है।अच्छा दबाव प्रतिरोध और लचीलापन।
3. पीई शीथ में पराबैंगनी विकिरण और पर्यावरणीय तनाव क्रैकिंग प्रतिरोध के लिए अच्छा प्रतिरोध है।
4. ऑप्टिकल केबल के जलरोधी प्रदर्शन को सुनिश्चित करने के लिए निम्नलिखित उपायों का उपयोग करें:
क) सिंगल स्टील वायर सेंटर रीइन्फोर्समेंट;
बी) ढीली ट्यूब को विशेष फाइबर पेस्ट से भरें;
ग) १००% केबल कोर फिलिंग;
डी) GYTA दो तरफा प्लास्टिक लेपित एल्यूमीनियम टेप (एपीएल) ऑप्टिकल केबलों की नमी प्रतिरोध में सुधार करता है;
ई) अच्छी जल-अवरोधक सामग्री ऑप्टिकल केबल के अनुदैर्ध्य पानी के रिसाव को रोकती है।
ऑप्टिकल विशेषताएं:
|
जी.652
|
जी.६५५
|
50/125μm
|
62.5/125μm
|
||
|
क्षीणन
(+20 ℃) |
'@850nm
|
≤3.0 डीबी/किमी
|
≤3.0 डीबी/किमी
|
||
|
'@1300nm
|
≤1.0 डीबी/किमी
|
≤1.0 डीबी/किमी
|
|||
|
'@1310nm
|
≤0.36 डीबी/किमी
|
≤0.40 डीबी/किमी
|
|||
|
'@1550nm
|
≤0.22 डीबी/किमी
|
≤0.23 डीबी/किमी
|
|||
|
बैंडविड्थ
(कक्षा) |
'@850nm
|
≥500 मेगाहर्ट्ज · किमी
|
≥200 मेगाहर्ट्ज · किमी
|
||
|
'@1300nm
|
1000 मेगाहर्ट्ज · किमी
|
≥600 मेगाहर्ट्ज · किमी
|
|||
|
संख्यात्मक छिद्र
|
0.200 ± 0.015NA
|
0.275 ± 0.015NA
|
|||
|
केबल कट-ऑफ तरंगदैर्ध्य (सीसी)
|
≤१२६०एनएम
|
≤1480nm
|
|||
| तन्यता ताकत | लंबी अवधि (एन) | 1000 |
| लघु अवधि (एन) | 3000 | |
| क्रश प्रतिरोध | लंबी अवधि (एन) | 1000 |
| लघु अवधि (एन) | 3000 | |
| झुकने त्रिज्या | स्टेटिक (मिमी) | १०डी |
| गतिशील (मिमी) | 20डी |
