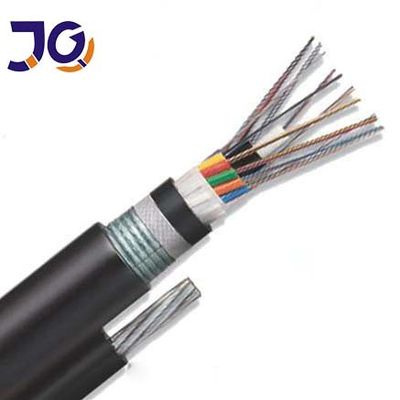

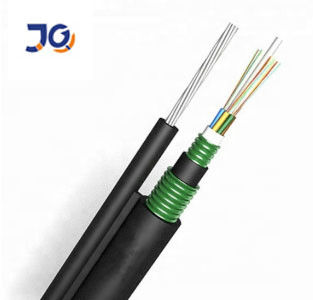

स्व-सहायक डबल शीथ डीएडीजे एरियल अंजीर 8 GYTC8S53 आउटडोर फाइबर ऑप्टिक केबल Opt
फाइबर, २५०µm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।एक स्टील वायर कोर के केंद्र में एक धातु शक्ति सदस्य के रूप में स्थित है।ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर के चारों ओर डबल नालीदार स्टील लगाया जाता है, जो पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भरा होता है।केबल का यह हिस्सा स्ट्रैंड तारों के साथ होता है, क्योंकि सहायक भाग डबल पॉलीइथाइलीन (पीई) म्यान के साथ पूरा होता है, जो आंकड़ा 8 संरचना होता है।फंसे हुए तारों की उच्च तन्यता ताकत स्व-सहायक की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है।
विशेषताएं
ढीली ट्यूब भरने वाला यौगिक
100% केबल कोर भरने,
PSP नमी-सबूत बढ़ाता है
स्व-सहायक फाइबर ऑप्टिक केबल
डबल आर्मर्ड डबल शीथ (DADJ)
अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है ensure
स्टील वायर या एफआरपी केंद्रीय शक्ति सदस्य के रूप में उपयोग किया जाता है
तकनीकी मापदंड
| फाइबर प्रकार | जी.652 | जी.६५५ | 50/125μm | 62.5/125μm | |||||
| क्षीणन (+ 20 ℃) | 850 एनएम | ≤3.0 डीबी/किमी | ≤3.3 डीबी/किमी | ||||||
| १३०० एनएम | ≤1.0 डीबी/किमी | ≤1.0 डीबी/किमी | |||||||
| १३१० एनएम | ≤0.36 डीबी/किमी | ≤0.40 डीबी/किमी | |||||||
| १५५० एनएम | ≤0.22 डीबी/किमी | ≤0.23 डीबी/किमी | |||||||
| बैंडविड्थ | 850 एनएम | ≥500 मेगाहर्ट्ज · किमी | ≥200 मेगाहर्ट्ज · किमी | ||||||
| १३०० एनएम | ≥500 मेगाहर्ट्ज · किमी | 500 मेगाहर्ट्ज · किमी | |||||||
| संख्यात्मक छिद्र | 0.200 ± 0.015 एनए | ०.२७५ ± ०.०१५ एनए | |||||||
| केबल कट-ऑफ तरंगदैर्ध्य (सीसी) | ≤१२६० एनएम | ≤1450 एनएम | |||||||
संरचना और तकनीकी विनिर्देश (7 × 1.0 मिमी-स्टील फंसे तार)
| रेशा गिनती |
नाममात्र व्यास (मिमी) |
नाममात्र वजन (किलो/किमी) |
मैक्स फाइबर प्रति ट्यूब |
की अधिकतम संख्या (ट्यूब+फिलर्स) |
स्वीकार्य तन्यता भार (एन) | स्वीकार्य क्रश प्रतिरोध (एन / 100 मिमी) | ||
| लघु अवधि | दीर्घावधि | लघु अवधि | दीर्घावधि | |||||
| 4~36 | 12x19.2 | २३० | 12 | 6 | 4000 | 2000 | 3000 | 1000 |
| 38~72 | 14x19.2 | 260 | 12 | 6 | 4000 | 2000 | 3000 | 1000 |
| ७४~९६ | 14x19.2 | ३१० | 12 | 6 | 4000 | 2000 | 3000 | 1000 |

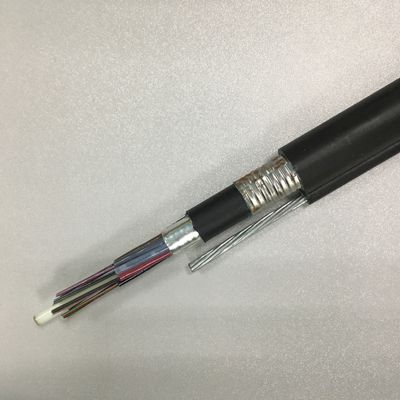

नमूने चित्र
पैकिंग औरवितरण
सामान्य प्रश्न
1. क्या आप असली निर्माता हैं?
हाँ।हम 10 साल के इतिहास के साथ असली निर्माता हैं।
2. क्या आप छोटे आदेश को स्वीकार कर सकते हैं?
हां, छोटा ऑर्डर उपलब्ध है। हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं क्योंकि हम जानते हैं कि व्यवसाय हमेशा छोटे ऑर्डर से होता है।
3. आपकी वारंटी अवधि क्या है?
फाइबर ऑप्टिक केबल के लिए 25 साल
4. आपकी डिलीवरी का समय क्या है?
आमतौर पर 3-5 कार्य दिवसों के भीतर
5. आपकी वार्षिक उत्पादन क्षमता के बारे में क्या?
आउटडोर / इंडोर फाइबर ऑप्टिक केबल, हमारा वार्षिक उत्पादन 6,000,000 KM है;
FTTH/FTTX/FTTA केबल, यह प्रति वर्ष 6,000,000 KM है;
पैच कॉर्ड/पिगटेल, यह प्रति वर्ष 12,400,000 पीस है।
6. क्या आप अनुकूलित उत्पादों और लोगो की आपूर्ति कर सकते हैं?
-हाँ।हम OEM और ODM सेवा की आपूर्ति करते हैं।आप हमें अपनी ड्राइंग भेज सकते हैं।
