4core आउटडोर एरियल सेल्फ-सपोर्टिंग फाइबर ऑप्टिक केबल GYXTC8S

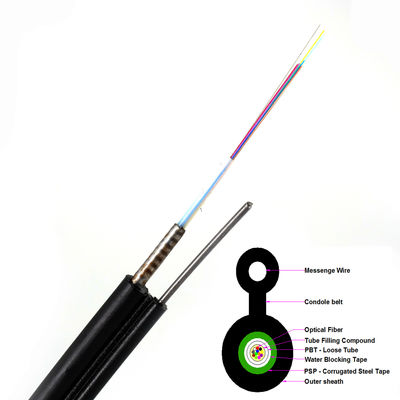

फाइबर, २५०µm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।एक स्टील वायर कोर के केंद्र में एक धातु शक्ति सदस्य के रूप में स्थित है।ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर के चारों ओर एक नालीदार स्टील लगाया जाता है, जिसे पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भरा जाता है।केबल के इस हिस्से के साथ2 मिमी / 3 मिमी स्टील के तार या फंसे हुए स्टील के तार, सहायक भाग के रूप में एक पॉलीइथाइलीन (पीई) म्यान के साथ आकृति 8 संरचना के साथ पूरा किया जाता है।
विशेषताएं
1, फंसे तारों की उच्च तन्यता ताकत स्वावलंबी की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है
2, अच्छा यांत्रिक और तापमान प्रदर्शन
3, उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
4, विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
5, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
--- इस्पात तार केंद्रीय शक्ति सदस्य के रूप में प्रयोग किया जाता है
--- ढीली ट्यूब भरने वाला यौगिक
----100% केबल कोर फिलिंग
--- पीएसपी नमी-सबूत बढ़ाने
ऑप्टिकल अभिलक्षण
| आइटम | इकाई | विनिर्देश | |
| जी652डी | |||
| मोड फ़ील्ड व्यास | १३१०एनएम | उम | 9.2±0.4 |
| १५५०एनएम | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता त्रुटि | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | ≤12 | |
| केबल कटऑफ तरंगदैर्ध्य | एनएम | एसीसी≤1260 | |
| क्षीणन (अधिकतम) | १३१०एनएम | डीबी/किमी | ≤0.36 |
| १५५०एनएम | डीबीकेएम | ≤0.22 | |
तकनीकी मापदंड
|
रेशा
कोर |
केबल
व्यास (मिमी)
|
केबल
शुद्ध वजन
(किलो/किमी) |
न्यूनतम।झुकने त्रिज्या
(मिमी)
|
न्यूनतम।तन्यता ताकत
(एन/100 मिमी)
|
न्यूनतम।क्रश प्रेशर
(एन/100 मिमी)
|
|||
|
स्थिर अवस्था
|
गतिशील राज्य
|
लघु अवधि
|
दीर्घावधि
|
लघु अवधि
|
दीर्घावधि
|
|||
|
2-12
|
7.6x14.5
|
१२०
|
१२०
|
240
|
3000
|
1000
|
1000
|
300
|
|
16-24
|
8.2x15.1
|
130
|
130
|
260
|
3000
|
1000
|
1000
|
300
|
|
परिचालन तापमान
|
-40 - +70डिग्री
|
|||||||

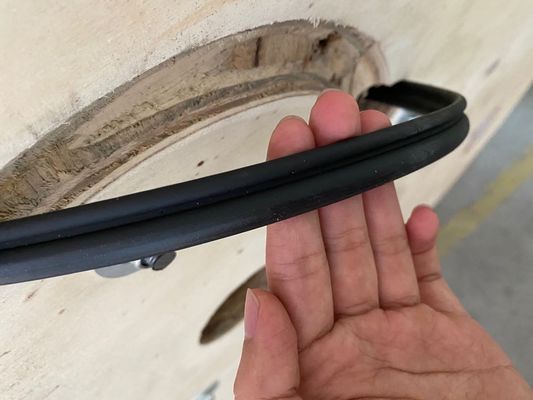

चित्र प्रदर्शन
पैकिंग औरवितरण
सामान्य प्रश्न
1. क्या आप असली निर्माता हैं?
हाँ।हम 10 साल के इतिहास के साथ असली निर्माता हैं।
2. क्या आप छोटे आदेश को स्वीकार कर सकते हैं?
हां, छोटा ऑर्डर उपलब्ध है। हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं क्योंकि हम जानते हैं कि व्यवसाय हमेशा छोटे ऑर्डर से होता है।
3. आपकी वारंटी अवधि क्या है?
फाइबर ऑप्टिक केबल के लिए 25 साल
4. आपकी डिलीवरी का समय क्या है?
आमतौर पर 3-5 कार्य दिवसों के भीतर
5. आपकी वार्षिक उत्पादन क्षमता के बारे में क्या?
आउटडोर / इंडोर फाइबर ऑप्टिक केबल, हमारा वार्षिक उत्पादन 6,000,000 KM है;
FTTH/FTTX/FTTA केबल, यह प्रति वर्ष 6,000,000 KM है;
पैच कॉर्ड/पिगटेल, यह प्रति वर्ष 12,400,000 पीस है।
6. क्या आप अनुकूलित उत्पादों और लोगो की आपूर्ति कर सकते हैं?
-हाँ।हम OEM और ODM सेवा की आपूर्ति करते हैं।आप हमें अपनी ड्राइंग भेज सकते हैं।
