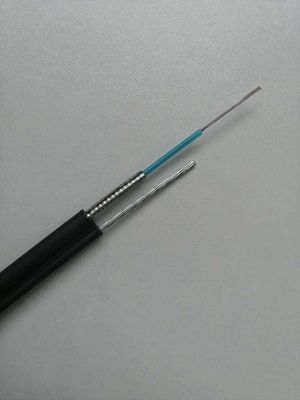

7 * 1.0 मिमी फंसे स्टील वायर GYXTC8S-8B1 चित्रा 8 फाइबर केबल
250 मीटर, फाइबर, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।नलियों को जलरोधी भरने वाले यौगिक से भर दिया जाता है।एक इस्पात तार कोर के केंद्र में एक धातु शक्ति सदस्य के रूप में रेखांकित होता है।ट्यूब (और भराव) एक मजबूत और परिपत्र केबल कोर में शक्ति सदस्य के आसपास फंसे हुए हैं।केबल कोर के चारों ओर एक नालीदार स्टील लगाया जाता है, जो पानी के प्रवेश से बचाने के लिए भरने वाले यौगिक से भरा होता है।केबल के इस हिस्से के साथ2 मिमी या 3 मिमी स्टील के तारों, सहायक भाग के रूप में एक पॉलीथीन (पीई) म्यान के साथ पूरा किया जाता है जो कि 8 संरचना है।
विशेषताएं
1, फंसे तारों की उच्च तन्यता ताकत स्व-समर्थन की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है
2, अच्छा यांत्रिक और तापमान प्रदर्शन
3, उच्च शक्ति ढीला ट्यूब है कि हाइड्रोलिसिस प्रतिरोधी है
4, विशेष ट्यूब भरने यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करते हैं
5, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं:
--- केंद्रीय मजबूती के सदस्य के रूप में इस्तेमाल होने वाले स्टील के तार
--- ढीली नली भरने वाला यौगिक
--- 100% केबल कोर भरने
--- नमी बढ़ाने वाला पीएसपी
ऑप्टिकल विशेषताओं
| आइटम | इकाई | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm है | उम | 9.2±0.4 |
| 1550nm | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता एकाग्रता | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±५ | |
| कोटिंग गैर-परिपत्र | % | ≤6.0 | |
| क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | ≤१२ | |
| केबल कटऑफ वेवलेंथ | एनएम | acc1260 | |
| क्षीणन (अधिकतम) | 1310nm है | dB / किमी | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी मापदंड
|
रेशा
कोर |
केबल
व्यास (मिमी)
|
केबल
शुद्ध वजन
(किलो / किमी) |
मिन।त्रिज्या झुकने
(मिमी)
|
मिन।तन्यता ताकत
(एन / 100 मिमी)
|
मिन।क्रश दबाव
(एन / 100 मिमी)
|
|||
|
स्टेटिक स्थिति
|
गतिशील अवस्था
|
लघु अवधि
|
दीर्घावधि
|
लघु अवधि
|
दीर्घावधि
|
|||
|
2-12
|
7.6x14.5 है
|
120
|
120
|
240 है
|
3000
|
1000
|
1000
|
300
|
|
16-24
|
8.2x15.1
|
130
|
130
|
260
|
3000
|
1000
|
1000
|
300
|
|
परिचालन तापमान
|
-40 - + 70 डिग्रियां
|
|||||||
पैकिंग औरवितरण
• स्टैंडर्ड केबल वुडन ड्रम
• मानक रील की लंबाई: 2/3 किमी / रील, अन्य लंबाई भी उपलब्ध है
सामान्य प्रश्न
1. यदि आप असली निर्माता हैं?
हाँ।हम 10 साल के इतिहास के साथ वास्तविक निर्माता हैं।
2. आप छोटे आदेश स्वीकार कर सकते हैं?
हाँ, छोटा आदेश उपलब्ध है। हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है।
3. अपने वारंटी अवधि क्या है?
फाइबर ऑप्टिक केबल के लिए 25 साल
4. अपने प्रसव के समय क्या है?
आमतौर पर 3-5 कार्य दिवसों के भीतर
5. अपनी वार्षिक उत्पादन क्षमता के बारे में क्या?
आउटडोर / इनडोर फाइबर ऑप्टिक केबल, हमारा वार्षिक उत्पादन 6,000,000 KM है;
एफटीटीएच / एफटीटीएक्स / एफटीटीए केबल, यह प्रति वर्ष 6,000,000 KM है;
पैच कॉर्ड / पिगटेल, यह प्रति वर्ष 12,400,000 टुकड़े है।
6. आप अनुकूलित उत्पादों और लोगो की आपूर्ति कर सकते हैं?
-हाँ।हम आपूर्ति OEM और ODM सेवा।आप हमें अपनी ड्राइंग भेज सकते हैं।
