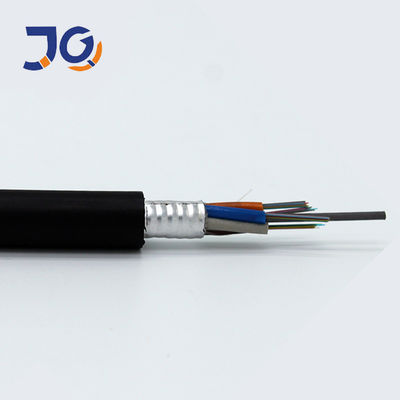

हवाई फंसे बख़्तरबंद एल्यूमीनियम टेप 24 करोड़ आउटडोर फाइबर ऑप्टिक केबल GYTA
उत्पाद वर्णन

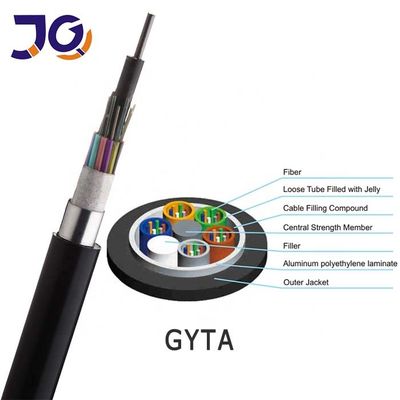

250 मीटर, फाइबर, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में तैनात होते हैं। ट्यूब एक जलरोधी भरने वाले यौगिक से भरे होते हैं।एक स्टील के तार, जिसे कभी-कभी उच्च फाइबर गिनती के साथ केबल के लिए पॉलीइथाइलीन (पीई) के साथ मिलाया जाता है, एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित होता है।ट्यूब (और भराव) एक मजबूत और परिपत्र केबल कोर में ताकत के सदस्य के आसपास फंसे हुए हैं।केबल कोर के चारों ओर एक एल्यूमीनियम पॉलीइथाइलीन लैमिनेट (एपीएल) लगाया जाता है, जिसे पानी के प्रवेश से बचाने के लिए इसे भरने वाले यौगिक से भरा जाता है।पीई बाहरी म्यान के साथ केबल पूरा होने के बाद।
विशेषताएं
अच्छा यांत्रिक गुणों और तापमान विशेषताओं है।
ढीले ट्यूब सामग्री में ही अच्छा पानी प्रतिरोध और उच्च शक्ति है।
फाइबर की सुरक्षा के लिए ट्यूब को एक विशेष ग्रीस से भरा जाता है।
विशेष रूप से तैयार की गई कॉम्पैक्ट केबल संरचना आवरण को पीछे हटने से प्रभावी ढंग से रोकती है।
पीई जैकेट में उत्कृष्ट यूवी विकिरण प्रतिरोध है,केबल के जलरोधी प्रदर्शन को सुनिश्चित करें।
एकल तार केंद्र सुदृढीकरण कोर।ढीली ट्यूब एक विशेष जलरोधी परिसर से भर जाती है।
फुल कोर फिलिंग।प्लास्टिक लेपित एल्यूमीनियम टेप (एपीएल) नमी बाधा
आवेदन
सीधे बोरिंग बिछाने की विधि के लिए उपयुक्त है
ऑप्टिकल विशेषताओं
| आइटम | इकाई | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm | उम | 9.2±0.4 |
| 1550nm | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता एकाग्रता | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±5 | |
| कोटिंग गैर-परिपत्र | % | ≤6.0 | |
| क्लेडिंग-कोटिंग एकाग्रता में त्रुटि | उम | ≤12 | |
| केबल कटऑफ वेवलेंथ | एनएम | acc≤1260 | |
| क्षीणन (अधिकतम।) | 1310nm | dB / किमी | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी पैमाने
| मद | GYTA2-288CORES | फंसे बख़्तरबंद एल्यूमीनियम टेप फाइबर ऑप्टिक केबल GYTA | ||
| नंबर केबल | 12core | 24core | 48core | |
| फाइबर मॉडल | G.652D | |||
| डिज़ाइन (StrengthMember + ट्यूब और भराव) |
1 + 5 | |||
| केंद्रीय शक्ति सदस्य |
सामग्री | इस्पात तार | ||
| व्यास (10.5) मिमी | 1.4 | |||
| ढीली नली | सामग्री | PBT | ||
| व्यास ( ±0.06) मिमी | 1.72 | 1.72 | 2 | |
| मोटाई (±0.03) मिमी | 0.3 | 0.3 | 0.32 | |
| अधिकतम.कोर नं | 6 | 6 | 12 | |
| भराव रस्सी | सामग्री | पीई / एचडीपीई | ||
| व्यास (0.06) मिमी | 1.7 | 1.7 | 2 | |
| नहीं। | 3 | 1 | 1 | |
| नमी रोधक | सामग्री | पॉलिमर लेपित एल्यूमीनियम टेप | ||
| मोटाई (±0.03) मिमी | 0.2 | |||
| आउटर म्यान |
सामग्री | MDPE | ||
| मोटाई (±0.2) मिमी | 0.9 | |||
| आर्मोरिंग | सामग्री | पॉलिमर कोटेड स्टील टेप | ||
| मोटाई (±0.2) मिमी | 0.22 | |||
| पानी का बहना परत |
सामग्री | भरने वाला यौगिक | ||
उत्पाद प्रदर्शनी
संबंधित उत्पाद
पैकिंग
1/2/3/4 किमी या इच्छित लंबाई निर्यात लकड़ी के ड्रम
