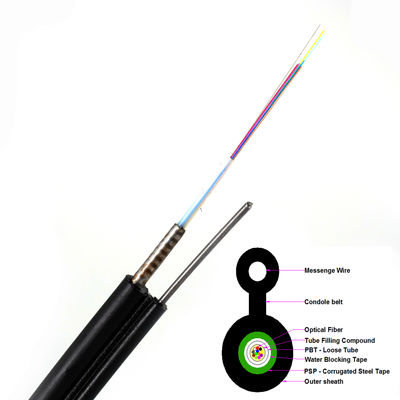

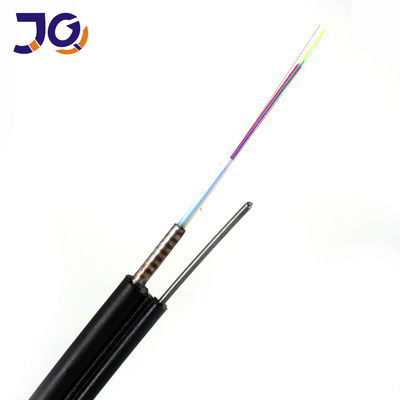

4 6 8 12 कोर स्व-सहायक 2.0 मिमी स्टील वायर चित्रा 8 GYXTC8S फाइबर ऑप्टिक केबल
250 मीटर, फाइबर, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।नलियों को जलरोधी भरने वाले यौगिक से भर दिया जाता है।एक इस्पात तार कोर के केंद्र में एक धातु शक्ति सदस्य के रूप में रेखांकित होता है।ट्यूब (और भराव) एक मजबूत और परिपत्र केबल कोर में ताकत के सदस्य के आसपास फंसे हुए हैं।केबल कोर के चारों ओर एक नालीदार स्टील लगाया जाता है, जो पानी के प्रवेश से बचाने के लिए भरने वाले यौगिक से भरा होता है।केबल के इस हिस्से के साथ2 मिमी या 3 मिमी स्टील के तारों, सहायक भाग के रूप में एक पॉलीथीन (पीई) म्यान के साथ पूरा किया जाता है जिसमें 8 संरचना होती है।
विशेषताएं
1, फंसे तारों की उच्च तन्यता ताकत स्व-समर्थन की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है
2, अच्छा यांत्रिक और तापमान प्रदर्शन
3, उच्च शक्ति ढीला ट्यूब है कि हाइड्रोलिसिस प्रतिरोधी है
4, विशेष ट्यूब भरने यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करते हैं
5, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं:
--- स्टील वायर को केंद्रीय शक्ति सदस्य के रूप में इस्तेमाल किया जाता है
--- ढीली नली भरने वाला यौगिक
--- 100% केबल कोर भरने
--- नमी बढ़ाने वाला पीएसपी
ऑप्टिकल विशेषताओं
| आइटम | इकाई | विनिर्देश | |
| G652D | |||
| मोड फील्ड व्यास | 1310nm है | उम | 9.2±0.4 |
| 1550nm | उम | 10.4±0.5 | |
| क्लैडिंग व्यास | उम | 124.8±0.7 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| कोर-क्लैडिंग एकाग्रता एकाग्रता | उम | ≤0.5 | |
| कोटिंग व्यास | उम | 245±५ | |
| कोटिंग गैर-परिपत्र | % | ≤6.0 | |
| क्लेडिंग-कोटिंग एकाग्रता में त्रुटि | उम | ≤१२ | |
| केबल कटऑफ वेवलेंथ | एनएम | acc1260 | |
| क्षीणन (अधिकतम) | 1310nm है | dB / किमी | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
तकनीकी मापदंड
| फाइबर मॉडल | जी .652 डी | ||
| डिजाइन (शक्ति सदस्य + ट्यूब) | 2 मिमी स्टील वायर + यूनिट ट्यूब | ||
| केंद्रीय शक्ति सदस्य | सामग्री | स्टील के तार या एफआरपी | |
| व्यास (+0.05) मिमी | 1.5 है | ||
| ढीली | सामग्री | पीबीटी | |
| व्यास (+0.06) मिमी | २ | ||
| मोटाई (+0.03) मिमी | 0.32 है | ||
| TheMax.CoreNO./Tube | १२ | ||
| भराव रस्सी | सामग्री | पीई / एचडीपीई | |
| रंग | सफेद | ||
| व्यास (+0.06) मिमी | 2.1 | ||
| स्ट्रैंड स्ट्रेंथ मेंबर | सामग्री | कलई चढ़ा इस्पात | |
| प्रकार | 30.9x3 | ||
| कवच की परत | सामग्री | स्टील की टेप | |
| बाहरी पर्त | सामग्री | एमडीपीई | |
| मोटाई (+0.03) मिमी | 1.8 | ||
| बाहरी पर्त | सामग्री | एमडीपीई | |
| मोटाई (40.03) मिमी | 1.8 | ||
| केबलडिमीटर () 0.2) मिमी | 7.5 * 16.8 (नाममात्र) | ||
| केबल वेइट (+10) किग्रा / किमी | 145 (नाममात्र) | ||
| Min.installation / एन | 1500 | ||
| क्षीणन | 1310nm है | 0.35 डीबी / के.एम. | |
| 1550nm | 0.21 डीबी / के.एम. | ||
| Min.bendingradius | बिना तनाव के | 10.0 * केबलφ | |
| अधिकतम तनाव के तहत | 20.0xCable.0 | ||
चित्र प्रदर्शन
पैकिंग औरवितरण
सामान्य प्रश्न
1. यदि आप असली निर्माता हैं?
हाँ।हम 10 साल के इतिहास के साथ वास्तविक निर्माता हैं।
2. आप छोटे आदेश को स्वीकार कर सकते हैं?
हाँ, छोटा आदेश उपलब्ध है। हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है।
3. अपने वारंटी अवधि क्या है?
फाइबर ऑप्टिक केबल के लिए 25 साल
4. अपने प्रसव के समय क्या है?
आमतौर पर 3-5 कार्य दिवसों के भीतर
5. अपनी वार्षिक उत्पादन क्षमता के बारे में क्या?
आउटडोर / इनडोर फाइबर ऑप्टिक केबल, हमारा वार्षिक उत्पादन 6,000,000 KM है;
एफटीटीएच / एफटीटीएक्स / एफटीटीए केबल, यह प्रति वर्ष 6,000,000 KM है;
पैच कॉर्ड / पिगटेल, यह प्रति वर्ष 12,400,000 टुकड़े है।
6. आप अनुकूलित उत्पादों और लोगो की आपूर्ति कर सकते हैं?
-हाँ।हम आपूर्ति OEM और ODM सेवा।आप हमें अपनी ड्राइंग भेज सकते हैं।
