उत्पाद वर्णन

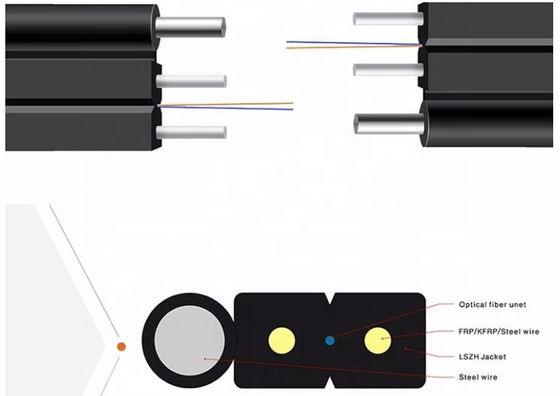

संरचना 1-4 रंगीन तंतुओं के रंग का फाइबर है जो दो एफआरपी (या स्टील के तारों) के साथ संयुक्त है, जो पार्श्व को कुचलने के लिए पर्याप्त तन्य शक्ति और अच्छा प्रतिरोध प्रदान करके अंदर फाइबर की रक्षा कर सकता है। क्रॉप केबल को FTTx में अंतिम-एक मील के लिए डिज़ाइन किया गया है नेटवर्क, फाइबर तक पहुंच को बढ़ाने और स्थापना कार्य क्षमता को अधिकतम करता है। व्यास 1.0 मिमी स्टील के तार का तन्यता स्वयं-समर्थन की आवश्यकता को पूरा करता है और स्थापना लागत को कम करता है।दो समानांतर एफआरपी / स्टील वायर स्ट्रेंथ मेंबर्स फाइबर की सुरक्षा के लिए क्रश रेजिस्टेंस का अच्छा प्रदर्शन सुनिश्चित करते हैं। फावड़ा डिजाइन, आसानी से पट्टी और ब्याह, स्थापना और रखरखाव को सरल करते हैं।
विशेषताएं
G657A1 FTTH फाइबर ऑप्टिकल केबल
स्व सहायता (LSZH), पीई, पीवीसी बाहरी म्यान ड्रॉप केबल
कम धुआं शून्य हलोजन और लौ मंदक म्यान
बाहरी व्यास (2.0 (0.2) x (5.0 mm 0.2) मिमी
टेल्कोर्डिया जीआर-326-कोर विनिर्देश के साथ अनुरूप
वास्तु की बारीकी
फाइबर पैरामीटर्स
|
नहीं। |
आइटम |
इकाई |
विनिर्देश |
|
|
G.657A1 |
||||
|
1 |
मोड फील्ड व्यास |
1310nm |
सुक्ष्ममापी |
9.0±0.4 |
|
1550nm |
सुक्ष्ममापी |
10.1±0.5 |
||
|
2 |
क्लैडिंग व्यास |
उम |
124.8±0.7 |
|
|
3 |
क्लैडिंग नॉन-सर्कुलरिटी |
% |
≤0.7 |
|
|
4 |
कोर-क्लैडिंग एकाग्रता एकाग्रता |
उम |
≤0.5 |
|
|
5 |
कोटिंग व्यास |
उम |
245±5 |
|
|
|
कोटिंग गैर-परिपत्र |
% |
≤6.0 |
|
|
7 |
क्लेडिंग-कोटिंग एकाग्रता में त्रुटि |
सुक्ष्ममापी |
≤12.0 |
|
|
8 |
केबल कटऑफ वेवलेंथ |
एनएम |
入 सीसी≤1260 |
|
|
9 |
क्षीणन (अधिकतम।) |
1310nm |
dB / किमी |
≤0.35 |
|
1550nm |
dB / किमी |
≤0.21 |
||
|
10 |
मैक्रो-झुकने नुकसान |
1turnx10mm त्रिज्या @ 1550nm |
डीबी |
≤0.75 |
|
1turnx10mm त्रिज्या @ 1625nm |
डीबी |
≤1.5 |
||
तकनीकी पैमाने
| उत्पाद नमूना |
रेशा गिनती (कोर) |
केबल व्यास (मिमी) | केबल वजन (किलो / किमी) |
लचीला शक्ति लंबा छोटा टर्म (एन) |
क्रश प्रतिरोध |
झुकने RADIUS स्थिर सक्रिय |
| GJXH | 1 | (2.1 + 0.1) * (3.1 + 0.1) | 10 | 1000/2200 | 200/1000 | 15/30 |
| GJXH | 2 | (2.1 + 0.1) एक्स (3.1 + 0.1) | 10 | 1000/2200 | 200/1000 | 15/30 |
| GJXH | 4 | (2.3 + 0.1) * (3.3 + 0.1) | 12 | 1000/2200 | 200/1000 | | 15/30 |
| GJXFH | 1 | (2.1 + 0.1) x <(3.1 + 0.1) | 9 | 800/1800 | 200/1000 | 15/30 |
| GJXFH | 2 | (2.1 + 0.1) एक्स (3.1 + 0.1) | 9 | 800/1800 | 200/1000 | 15/30 |
| GJXFH | 4 | (2.1 + 0.1) एक्स (3.1 + 0.1) | 1 1 | 800/1800 | 200/1000 | 15/30 |
| GJYXCH | 1 | (2.1 + 0.1) * (5.1 + 0.1) | 21 | 1500/2500 | 500/1300 | 15/30 |
| GJYXCH | 2 | (2.1 + 0.1) * (5.1 + 0.1) | 21 | 1500/2500 | 500/1300 | | 15/30 |
| GJYXCH | 4 | (2.1 + 0.1) एक्स (5.1 + 0.1) | 21 | 1500/2500 | 500/1300 | 15/30 |
| GJYXFCH | 1 | (2.1 + 0.1) * (5.1 + 0.1) | 20 | 1500/2500 | 500/1300 | 15/30 |
| GJYXFCH | 2 | (2.1 + 0.1) एक्स (5.1 + 0.1) | 20 | 1500/2500 | 500/1300 | 15/30 |
| GJYXFCH | 4 | (2.1 + 0.1) एक्स (5.1 + 0.1) | 20 | 1500/2500 | 500/1300 | 15/30 |
आवेदन
आउटडोर वितरण के लिए अपनाया।
संचार उपकरणों के बेनी के रूप में
संचार उपकरणों के लिए उपयुक्त है।
आसानी से और बस स्थापित किया जा सकता है
पैकेज
केबल की नाममात्र शिपिंग लंबाई 1 या 2 किमी होगी।खरीदार द्वारा आवश्यक होने पर अन्य लंबाई भी उपलब्ध है।
केबल की प्रत्येक लंबाई एक अलग मजबूत लकड़ी के बक्से पर घाव होगी। एक गत्ते का डिब्बा में ड्रम
