January 22, 2021
| फाइबर केबल टेस्ट रिपोर्ट | ||||||||||||||
| निर्माता सं: JQ12C-2020620001 | ||||||||||||||
| उत्पाद नमूना | GYFTC8Y53-12B1 | तकनीकी मानक | YD / T769-2003 | |||||||||||
| टेस्ट आइटम (1) | फाइबर रंग | पीबीटी ट्यूब 1 | फाइबर का रंग और क्षीणन (α 1310nm.30.36dB / किमी, α 1550nm≤0.25dB / किमी) | |||||||||||
| नीला | संतरा | हरा | भूरा | धूसर | प्रकृति | लाल | काली | पीला | बैंगनी | गुलाबी | भाजी | |||
| 1310 है | 0.332 है | 0.329 है | 0.326 है | 0.323 | 0.325 है | 0.328 | 0.324 है | 0.322 है | 0.325 है | 0.323 | 0.326 है | 0.329 है | ||
| 1550 है | 0.191 है | 0.184 | 0.182 है | 0.183 | 0.197 | 0.186 | 0.184 | 0.197 | 0.186 | 0.193 है | 0.192 है | 0.187 | ||
| पीबीटी ट्यूब 2 | नीला | संतरा | हरा | भूरा | धूसर | प्रकृति | लाल | काली | पीला | बैंगनी | गुलाबी | भाजी | ||
| 1310 है | 0.323 | 0.327 | 0.326 है | 0.325 है | 0.329 है | 0.328 | 0.323 | 0.322 है | 0.326 है | 0.323 | 0.326 है | 0.329 है | ||
| 1550 है | 0.181 | 0.186 | 0.182 है | 0.184 | 0.197 | 0.186 | 0.185 है | 0.197 | 0.186 | 0.193 है | 0.192 है | 0.187 | ||
| पीबीटी ट्यूब 3 | नीला | संतरा | हरा | भूरा | धूसर | प्रकृति | लाल | काली | पीला | बैंगनी | गुलाबी | भाजी | ||
| 1310 है | 0.322 है | 0.329 है | 0.328 | 0.323 | 0.327 | 0.328 | 0.323 | 0.322 है | 0.325 है | 0.323 | 0.326 है | 0.329 है | ||
| 1550 है | 0.193 है | 0.184 | 0.185 है | 0.183 | 0.198 | 0.186 | 0.187 | 0.192 है | 0.186 | 0.193 है | 0.192 है | 0.187 | ||
| पीबीटी ट्यूब 4 | नीला | संतरा | हरा | भूरा | धूसर | प्रकृति | लाल | काली | पीला | बैंगनी | गुलाबी | भाजी | ||
| 1310 है | 0.327 | 0.323 | 0.329 है | 0.331 | 0.328 | 0.321 है | 0.328 | 0.325 है | 0.327 | 0.322 है | 0.324 है | 0.326 है | ||
| 1550 है | 0.191 है | 0.195 है | 0.181 | 0.194 | 0.181 | 0.186 | 0.181 | 0.183 | 0.189 है | 0.193 है | 0.191 है | 0.196 है | ||
| टेस्ट आइटम (2) | कोर व्यास (उम) | 9.3 ± 0.7 | फैलाव के लक्षण | शून्य फैलाव तरंगदैर्ध्य रेंज (एनएम) | 1300-1324 | |||||||||
| क्लैडिंग व्यास ad um （ | १२५ ± १ | शून्य फैलाव ढलान अधिकतम (Ps / nm2.km) | 920.092 | |||||||||||
| कोर / क्लैडिंग सांद्रता त्रुटि | ＜ १ | 1288-1339 अधिकतम का फैलाव गुणांक (Ps / nm.km) | ≤3.5 | |||||||||||
| गैर-परिपत्रता पर चढ़ाई | ＜ २ | 1271-1360 अधिकतम का फैलाव गुणांक (Ps / nm.km) | ≤5.3 | |||||||||||
| कट ऑफ वेवलेंथ (nm) | ＜ 1260 | 1550nm अधिकतम का फैलाव गुणांक (Ps / nm.km) | ≤18 | |||||||||||
| टेस्ट आइटम (3) | केबल संरचना वफ़ादारी और सूरत | पूर्ण केबल संरचना, दोष के बिना उपस्थिति | ||||||||||||
| समाप्त केबल की लंबाई Cable मी （ | 2000 मी | जल प्रवेश परीक्षा | उत्तीर्ण करना | |||||||||||
| केबल OD （मिमी） | 12.2 ± 0.2 | धातु कनेक्टिविटी | उत्तीर्ण करना | |||||||||||
| सत्यनिष्ठा | पूर्ण | |||||||||||||
| गिनीकृमि | 480 किग्रा | तारीख | जून 20.2020 | तापमान | 35 ℃ | नमी | 65% | |||||||
| डाक टिकट | निष्कर्ष | |||||||||||||
| केबल की विशिष्टता | एसएम (9/125), 12 करोड़, 6 करोड़ * 2 (पीबीटी ट्यूब), 7 * 1.0 मिमी स्टील वायर, सेंट्रल स्ट्रेंथ मेंबर FRP1.6mm, SADJ, GYFTC8Y53 | |||||||||||||

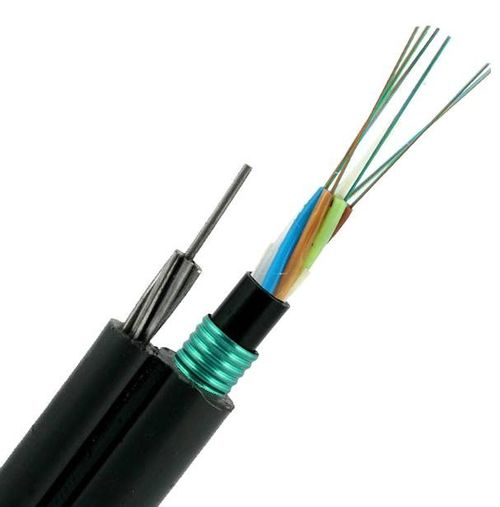

नमूना दिखाएँ
ट्रक में 116KM अंजीर 8 केबल लोड हो रहा है
केबल अंकन
(1) मीटर / feets में संकेत;
(2) मात्रा और फाइबर के प्रकार;
(3) केबल प्रकार;
(4) फैक्टरी का नाम;
(5) निर्माण की तिथि (वर्ष);
(६) अन्य आवश्यकताएँ;
केबल जीवन की अवधि के लिए निशान स्थायी और सुपाठ्य होंगे।लंबाई संकेत की शुद्धता 1000 मीटर। 2 मीटर से बेहतर होगी।
