मिनी ADSS 6 कोर 12 कोर एरियल फाइबर ऑप्टिक केबल ASU G652D
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
| न्यूनतम आदेश मात्रा : | 1000 मी | पैकेजिंग विवरण : | लकड़ी का ढोल |
|---|---|---|---|
| प्रसव के समय : | 2-4 दिन | भुगतान शर्तें : | वेस्टर्न यूनियन, मनीग्राम, टी / टी, एल / सी |
| आपूर्ति की क्षमता : | 100 किमी प्रति 2 दिन |
| उत्पत्ति के प्लेस: | चीन | ब्रांड नाम: | jiqian |
|---|---|---|---|
| प्रमाणन: | ISO 9001/CE | मॉडल संख्या: | GYXTW 4 6 8कोर |
|
विस्तार जानकारी |
|||
| फाइबर प्रकार: | जी652डी/जी657ए1 | OEM: | उपलब्ध |
|---|---|---|---|
| आवेदन: | वाहिनी / हवाई | कंडक्टरों की संख्या: | 12 16 24 |
| संरचना: | ढीली नली | परिचालन तापमान: | -40 ~ +60 सी |
| हाई लाइट: | GYXTW बख्तरबंद फाइबर ऑप्टिक केबल,24 कोर बख्तरबंद फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण

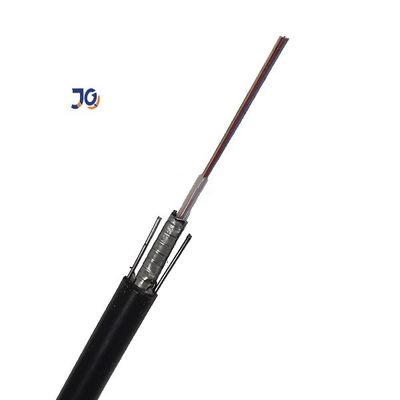

लाइट-आर्मर्ड 24 कोर GYXTW केबल आर्मर्ड फाइबर ऑप्टिक केबल की कीमत

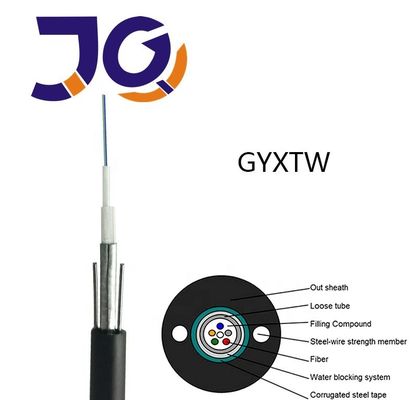

GYXTW केबल की संरचना 250µm ऑप्टिकल फाइबर रिबन है जिसे उच्च मापांक सामग्री की एक ढीली ट्यूब में डाला जाता है।ढीली ट्यूब जेल भरने वाले यौगिक से भरी होती है।ढीली ट्यूब एक पीएसपी अनुदैर्ध्य द्वारा कवर की जाती है।ऑप्टिकल केबल की सघनता और ऑप्टिकल केबल के अनुदैर्ध्य जल रिसाव को सुनिश्चित करने के लिए धातु की ताकत वाले सदस्य और ढीली ट्यूब के बीच जल-अवरोधक सामग्री जोड़ी जाती है। दोनों तरफ दो समानांतर स्टील के तार लगाए जाते हैं, और फिर केबल को पीई बाहरी म्यान के साथ पूरा किया जाता है।
विशेषताएँ
1, अच्छा यांत्रिक और तापमान प्रदर्शन
2, उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
3, विशेष ट्यूब भरने वाला यौगिक फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
4, क्रश प्रतिरोध और लचीलापन
5,पीएसपी नमी-रोधी को बढ़ाता है
6, दो समानांतर स्टील तार तन्य शक्ति सुनिश्चित करते हैं
7, छोटा व्यास, हल्का वजन और अनुकूल स्थापना
8, भंडारण/ऑपरेटिंग तापमान: -40℃~+70℃
आवेदन
डक्ट/एरियल में प्रयोग योग्य
फाइबर पैरामीटर
| नहीं। | सामान | इकाई | विनिर्देश | |
| जी.652डी | ||||
| 1 | मोड फ़ील्ड व्यास | 1310एनएम | माइक्रोन | 9.2±0.4 |
| 1550एनएम | माइक्रोन | 10.4±0.5 | ||
| 2 | क्लैडिंग व्यास | माइक्रोन | 124.8±0.7 | |
| 3 | क्लैडिंग नॉन-सर्कुलरिटी | % | ≤0.7 | |
| 4 | कोर-क्लैडिंग कंसेंट्रिकिटी त्रुटि | माइक्रोन | ≤0.5 | |
| 5 | कोटिंग व्यास | माइक्रोन | 245±5 | |
| 6 | कोटिंग गैर-परिपत्रता | % | ≤6.0 | |
| 7 | क्लैडिंग-कोटिंग संकेंद्रितता त्रुटि | माइक्रोन | ≤12.0 | |
| 8 | केबल कटऑफ तरंग दैर्ध्य | एनएम | λcc≤1260 | |
| 9 | क्षीणन (अधिकतम) | 1310एनएम | डीबी/किमी | ≤0.36 |
| 1550एनएम | डीबी/किमी | ≤0.24 | ||
केबल पैरामीटर्स
| सामान | विशेष विवरण | |
| फाइबर गिनती | 2~24 | |
| रंगीन कोटिंग फाइबर | आयाम | 250µm±15µm |
| रंग | नीला, नारंगी, हरा, भूरा, ग्रे, सफेद | |
| ढीली ट्यूब | आयाम | 2.10मिमी±0.05मिमी |
| सामग्री | पीबीटी | |
| रंग | प्राकृतिक | |
| शक्ति सदस्य | व्यास | 1.0 मिमी |
| सामग्री | इस्पात | |
| बाहरी जैकेट | आयाम | 8.0मिमी±0.1मिमी |
| सामग्री | पी.ई | |
| रंग | काला | |
यांत्रिक और पर्यावरणीय विशेषताएँ
| सामान | यूनाईटेड | विशेष विवरण |
| टेन्सियो (दीर्घकालिक) | एन | 600 |
| तनाव (अल्पकालिक) | एन | 1500 |
| क्रश (दीर्घकालिक) | एन/10 सेमी | 300 |
| क्रश (अल्पकालिक) | एन/10 सेमी | 1000 |
| न्यूनतम.बेंड रेडियस (गतिशील) | मिमी | 20डी |
| न्यूनतम.मोड़ त्रिज्या (स्थिर) | मिमी | 10डी |
| स्थापना तापमान | ℃ | -20~+60 |
| परिचालन तापमान | ℃ | -40~+70 |
| भंडारण तापमान | ℃ | -40~+70 |
तकनीकी मापदण्ड
| फाइबर गिनती | केबल व्यास (मिमी) | केबल वजन (किलो/किमी) |
तन्यता ताकत लंबा छोटा अवधि (एन) |
क्रश प्रतिरोध लंबा छोटा अवधि (एन/100मिमी) |
झुकने त्रिज्या स्थैतिक/गतिशील (मिमी) |
| 2~12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10डी/20डी |
| 14~24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10डी/20डी |
| ट्रांसमिशन विशेषताएँ | |||||
| जी.652 | जी.655 | 50/125μm | 62.5/125μm | ||
|
अधिकतम क्षीणन (डीबी/किमी) (+20℃) |
850 एनएम | 3.0 | 3.3 | ||
| 1300 एनएम | 1.0 | 1.0 | |||
| 1310 एनएम | 0.36 | 0.4 | |||
| 1550 एनएम | 0.24 | 0.23 | |||
| केबल क्यूट-ऑफ वेवलेंथ (एनएम) | ≤1260 | ≤1450 |
|
||
