जल प्रतिरोधी 48 कोर 500 मीटर स्पैन ओएफसी एडीएसएस फाइबर ऑप्टिक केबल
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
न्यूनतम आदेश मात्रा : | 10 किमी | पैकेजिंग विवरण : | लकड़ी का ड्रम या लोहे का ड्रम |
---|---|---|---|
प्रसव के समय : | मोल-भाव करना | भुगतान शर्तें : | टी/टी, वेस्टर्न यूनियन, AliPay |
आपूर्ति की क्षमता : | 20000 किमी प्रति माह |
उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन | ब्रांड नाम: | JQ/HAISO |
---|---|---|---|
प्रमाणन: | ISO9001 CE ROHS | मॉडल संख्या: | ADSS-4F/12F /24F/48F/96fF |
विस्तार जानकारी |
|||
आवेदन पत्र: | दूरसंचार | फाइबर मायने रखता है: | 4-432 कोर |
---|---|---|---|
अवधि: | 50 मीटर 100 मीटर / 200 मीटर / 300 मीटर या ग्राहककृत | फाइबर प्रति ट्यूब: | 4/6/8/12/24/48F |
सेवा: | नमूना प्रदान करें | शक्ति संख्या: | एफआरपी, केवलर अरैमिड यार्न |
संरचना: | भराव के साथ फंसे ढीले ट्यूब | जैकेट का रंग: | काले पीले bule या इच्छित |
परिचालन तापमान: | -40 ℃ से + 70 ℃ | फाइबर प्रकार: | G652D, OM3, G655, OM4 |
हाई लाइट: | ADSS सिंगलमोड फाइबर ऑप्टिक केबल,सेल्फ सपोर्टिंग ADSS फाइबर ऑप्टिक केबल |
उत्पाद विवरण

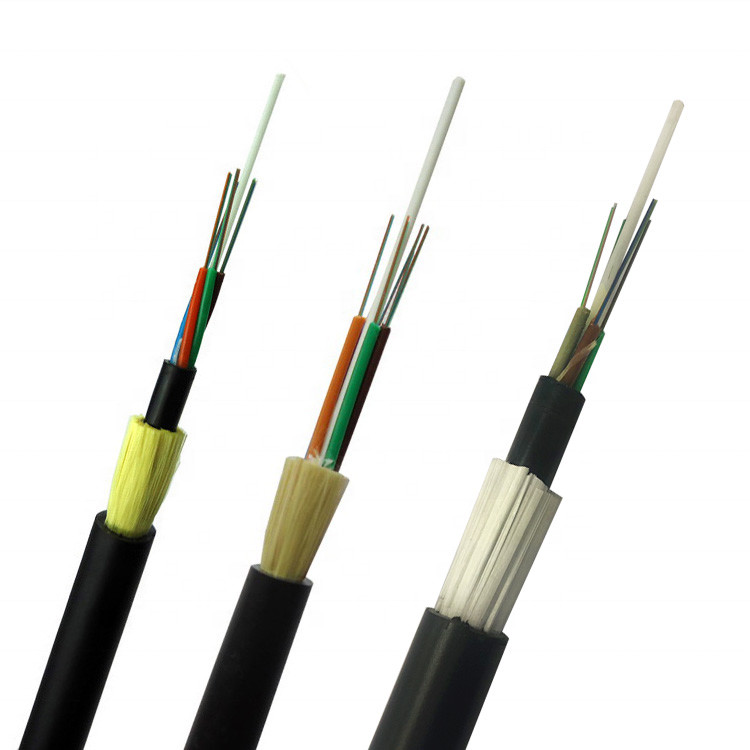

ओवरहेड आउटडोर सिंगलजैकेट मल्टी कोर सिंगलमोड ADSS फाइबर ऑप्टिक केबल
ADSS विलोपन
एडीएसएस केबल गैर-धातु सामग्री से बना है और एरियल पावर ट्रांसमिशन लाइन के साथ स्वावलंबी है।तनाव प्रतिरोध सामग्री aramid यार्न है
उच्च लोच मॉड्यूल के साथ।और अनुकूलन संरचना केबल के वजन और उसके यांत्रिक और भौतिक गुणों को उचित रूप से तैनात कर सकती है
और टावर पर लोड कम करें।ढीला ट्यूब निर्माण, ट्यूब जेली भरा, तत्व (ट्यूब और भराव छड़) और पानी अवरुद्ध यार्न रखा
गैर-धात्विक केंद्रीय शक्ति सदस्य के आसपास, पॉलिएस्टर यार्न केबल कोर को बांधने के लिए उपयोग किया जाता है, पानी अवरुद्ध टेप केबल कोर के चारों ओर लंबे समय तक लपेटा जाता है,
थेनारामिड यार्न प्रबलित और पीई बाहरी म्यान।
विशेषताएं
· बिजली बंद किए बिना स्थापित किया जा सकता है
· उत्कृष्ट एटी प्रदर्शन, एटी शीथ के ऑपरेटिंग बिंदु पर अधिकतम आगमनात्मक 25kV तक पहुंच सकता है
· हल्का वजन और छोटा व्यास बर्फ और हवा के कारण होने वाले भार और टावरों पर भार को कम करता है
और बैकप्रॉप्स
· बड़ी अवधि की लंबाई और सबसे बड़ी अवधि 1000 मीटर से अधिक है
· तन्य शक्ति और तापमान का अच्छा प्रदर्शन
· डिजाइन जीवन काल 30 वर्ष है
·आवेदन पत्र
ADSS केबल को डिज़ाइन करते समय ओवरहेड पावर लाइनों की वास्तविक स्थिति पर पूरा ध्यान दिया जाता है।110kV के तहत ओवरहेड बिजली लाइनों के लिए,
पीई बाहरी म्यान लागू किया जाता है।110kV के बराबर या उससे अधिक बिजली लाइनों के लिए, एटी बाहरी म्यान लगाया जाता है।धातु की मात्रा और स्ट्रैंडिंग का समर्पित डिजाइन
प्रक्रिया विभिन्न स्पैन पर मांग को पूरा कर सकती है।
·मानकों
ADSS केबल मानक IEEE P 1222 के साथ-साथ IEC 60794-1 का अनुपालन करता है।

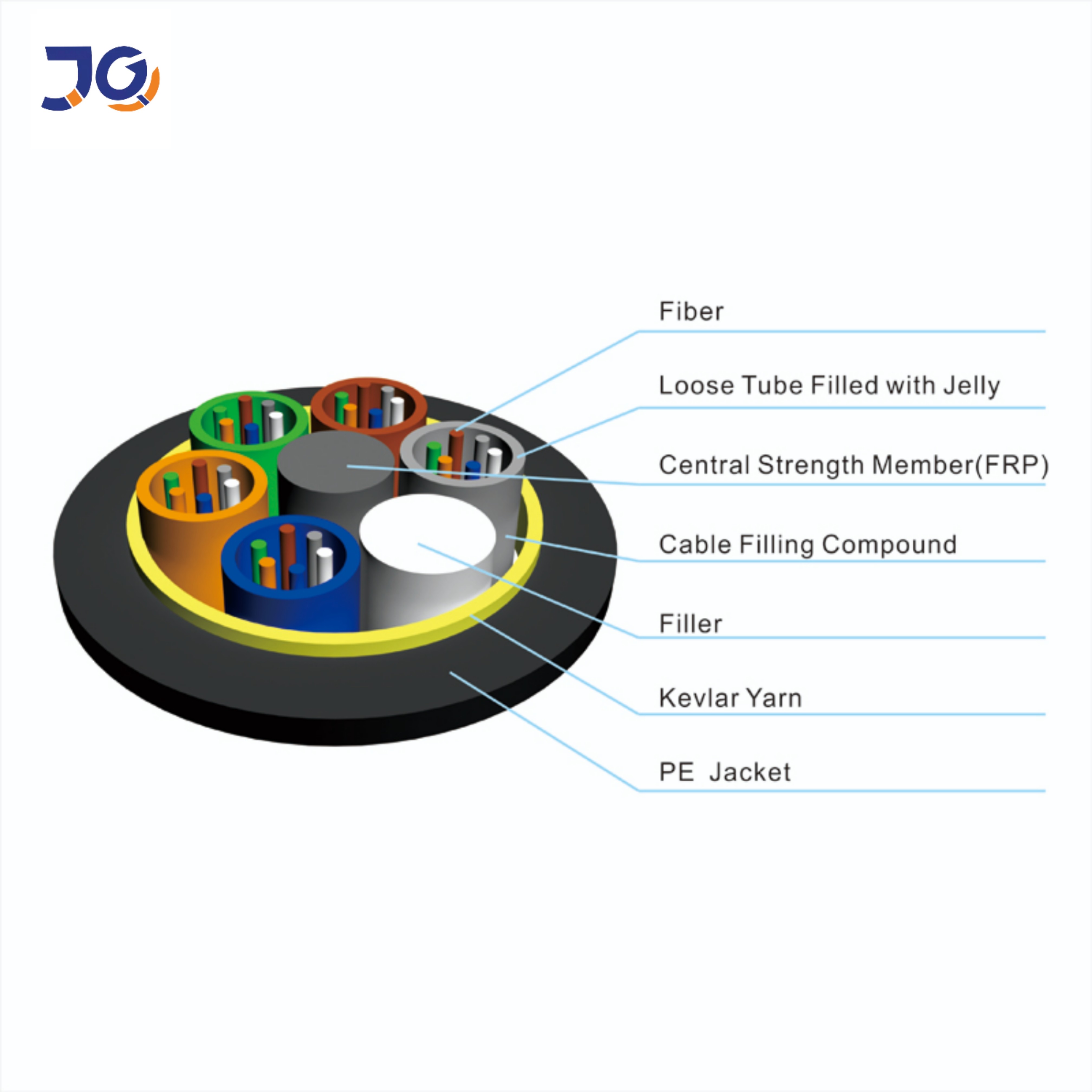

संरचना और तकनीकी विनिर्देश
1.एडीएसएस सिंगल जैकेट
फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
पीई जैकेट | एटी जैकेट | |||||||
4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7± 0.1 | 9.8 | 80 | 90 |
6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 80 | 90 |
24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 9.8 | 85 | 95 |
48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 10.0 | 88 | 98 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 10.5 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 12.0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 15.2 | 176 | 189 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
2. एडीएसएस डबल जैकेट
फाइबर गिनती | संरचना | फाइबर प्रति ट्यूब |
हानि ट्यूब व्यास (एमएम) |
एफआरपी / पैड व्यास (मिमी) | बाहरी जैकेट की मोटाई (मिमी) | संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वज़न (किग्रा/किमी) |
|
पीई जैकेट | एटी जैकेट | |||||||
4 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
6 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
8 | 1+6 | 4 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
12 | 1+6 | 6 | 1.9 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 125 | 135 |
24 | 1+6 | 6 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.0 | 128 | 138 |
48 | 1+6 | 12 | 2.0 | 2.0/2.0 | 1.7 ± 0.1 | 12.5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2.0/2.0 | 1.7 ± 0.1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2.0/3.4 | 1.7 ± 0.1 | 14.5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3.0/7.2 | 1.7 ± 0.1 | 16.5 | 212 | 228 |
टिप्स: उपरोक्त तालिका में सभी विनिर्देश अनुमानित डेटा हैं, अधिक विवरण विनिर्देशों के लिए,
कृपया हमारे सेलर्स से संपर्क करें।
फाइबर प्रकार |
क्षीणन (+ 20 ℃) |
बैंडविड्थ |
ऑप्टिकल केबल कट-ऑफ वेवलेंथ |
||||
---|---|---|---|---|---|---|---|
@ 850 एनएम |
@ 1300 एनएम |
@ 1310 एनएम |
@ 1550 एनएम |
@ 850 एनएम |
@ 1300 एनएम |
||
जी.652 | --- | --- | ≤0.36dB/किमी | ≤0.22dB/किमी | --- | --- | ≤1260 एनएम |
जी.655 | --- | --- | ≤0.40 डीबी / किमी | ≤0.23dB/किमी | --- | --- | ≤1450 एनएम |
50/125μm | ≤3.3 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥500मेगाहर्ट्ज·किमी | ≥500मेगाहर्ट्ज·किमी | --- |
62.5/125µm | ≤3.5 डीबी / किमी | ≤1.2dB/किमी | --- | --- | ≥200 मेगाहर्ट्ज· किमी | ≥500मेगाहर्ट्ज·किमी | --- |
विवरण चित्र दिखाता है

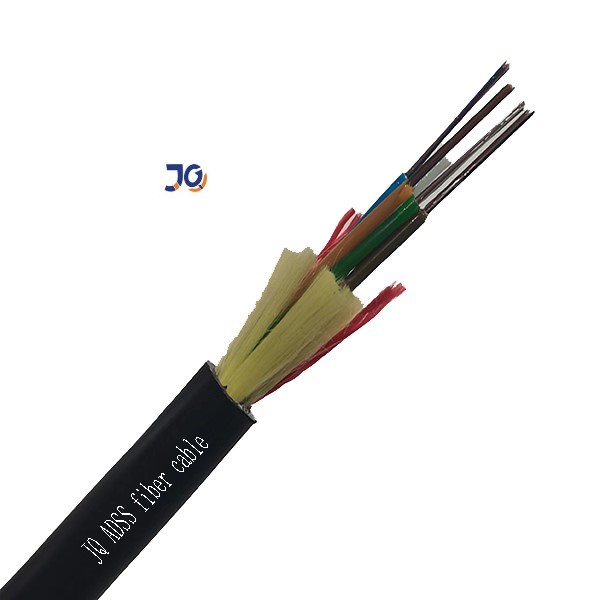

एकल जैकेट ADSS फाइबर केबल

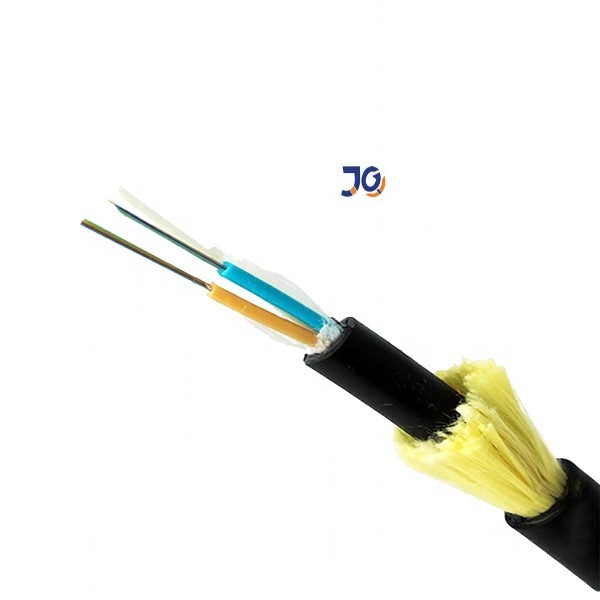

डबल जैकेट एडीएसएस फाइबर ऑप्टिक केबल
पैकिंग:
1. क्या आप फैक्ट्री डायरेक्ट हैं?
एक पेशेवर केबल निर्माता के रूप में, फाइबर ऑप्टिक केबल, एमपीओ ब्रेकआउट केबल, फाइबर ऑप्टिक पैच कॉर्ड में विशेष।
हमारे उत्पादों को मुख्य रूप से यूरोप, दक्षिण अमेरिका और कुछ अन्य देशों और क्षेत्रों में निर्यात किया जाता है।
2. आपका मुख्य उत्पाद क्या है?
आउटडोर फाइबर ऑप्टिक केबल इनडोर फाइबर ऑप्टिक केबल FTTH ड्रॉप केबल ADSS
इंडोर आर्मर्ड पैच कॉर्ड फाइबर केबल ऑप्टिकल पैच कॉर्ड Sc LC FC ST MTP MPO ऑप्टिकल पैच कॉर्ड
3. उत्पाद की गुणवत्ता की गारंटी अवधि?
फाइबर ऑप्टिक केबल के लिए 20 साल की गारंटी
4. क्या आपके पास कच्चे माल का प्रमाण पत्र है?
हम योग्य ISO9001 ROHS कच्चे माल के आपूर्तिकर्ताओं के साथ दीर्घकालिक संबंध सहयोग का निर्माण करते हैं
