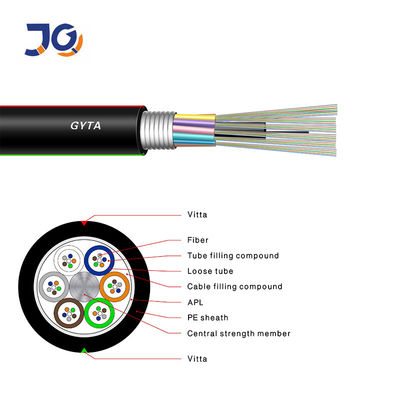

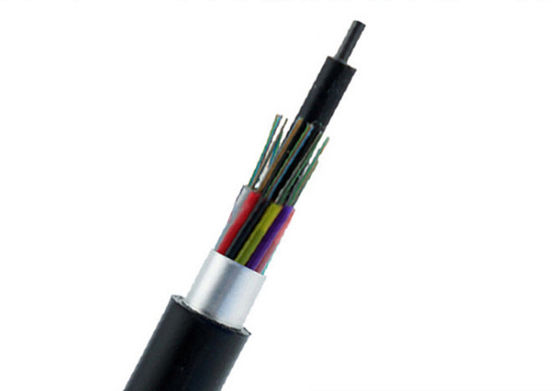

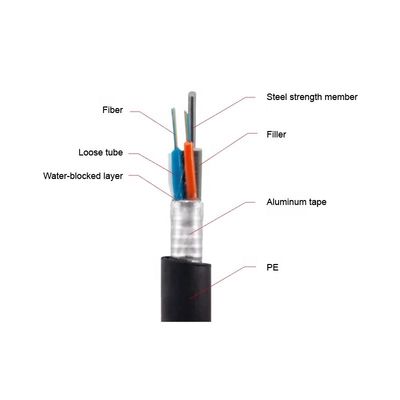

केबल संरचना:
ऑप्टिकल फाइबर 250 opticalm है, ढीली ट्यूब उच्च मापांक प्लास्टिक से बना है, जो जलरोधी परिसर से भरा है।केबल कोर का केंद्र एक धातु प्रबलित कोर है, ट्यूब (और भराव) एक मजबूत और गोल केबल कोर में ताकत के सदस्य के चारों ओर फंसे हुए हैं, जो इसे पानी के प्रवेश से बचाने के लिए वॉटरप्रूफिंग यौगिक से भर जाता है।प्लास्टिक कोटेड एल्युमिनियम टेप (एपीएल) एक केबल बनाने के लिए एक पॉलीइथाइलीन म्यान में अनुदैर्ध्य रूप से लपेटा और बाहर निकाला जाता है
विशेषताएँ:
1. ऑप्टिकल फाइबर की अतिरिक्त लंबाई का सटीक नियंत्रण यह सुनिश्चित करता है कि ऑप्टिकल केबल में अच्छा तन्यता गुण और तापमान विशेषताएं हैं।
2. ढीले ट्यूब सामग्री में ही अच्छा पानी प्रतिरोध और उच्च शक्ति है।ऑप्टिकल फाइबर के लिए महत्वपूर्ण सुरक्षा प्रदान करने के लिए ट्यूब को विशेष ग्रीस से भरा जाता है।अच्छा दबाव प्रतिरोध और लचीलापन।
3. PE म्यान में पराबैंगनी विकिरण और पर्यावरण तनाव खुर प्रतिरोध के लिए अच्छा प्रतिरोध है।
4. ऑप्टिकल केबल के जलरोधी प्रदर्शन को सुनिश्चित करने के लिए निम्नलिखित उपायों का उपयोग करें:
क) एकल इस्पात तार केंद्र सुदृढीकरण;
बी) विशेष फाइबर पेस्ट के साथ ढीली ट्यूब भरें;
सी) 100% केबल कोर भरने;
घ) GYTA दो तरफा प्लास्टिक लेपित एल्यूमीनियम टेप (APL) ऑप्टिकल केबलों की नमी प्रतिरोध में सुधार करता है;
ई) अच्छा पानी अवरुद्ध सामग्री ऑप्टिकल केबल के अनुदैर्ध्य पानी के रिसाव को रोकता है।
|
ऑप्टिकल विशेषताओं
|
|||||
|
G.652
|
G.655
|
50 / 125μm
|
62.5 / 125μm
|
||
|
क्षीणन
(+ 20 ℃) |
'@ 850nm
|
B3.0 डीबी / किमी
|
B3.0 डीबी / किमी
|
||
|
'@ 1300nm
|
≤1.0 डीबी / किमी
|
≤1.0 डीबी / किमी
|
|||
|
'@ 1310nm
|
≤0.36 डीबी / किमी
|
≤0.40 डीबी / किमी
|
|||
|
'@ 1550nm
|
≤0.22 डीबी / किमी
|
≤0.23 डीबी / किमी
|
|||
|
बैंडविड्थ
(कक्षा) |
'@ 850nm
|
≥500 मेगाहर्ट्ज · किमी
|
≥200 मेगाहर्ट्ज · किमी
|
||
|
'@ 1300nm
|
≥1000 मेगाहर्ट्ज · किमी
|
≥600 मेगाहर्ट्ज · किमी
|
|||
|
संख्यात्मक छिद्र
|
0.200 ± 0.015NA
|
0.275 ± 0.015NA
|
|||
|
केबल कट-ऑफ वेवलेंथ λcc
|
≤1260nm
|
≤1480nm
|
|||
| तन्यता ताकत | दीर्घकालिक (एन) | 1000 |
| लघु अवधि (एन) | 3000 | |
| क्रश प्रतिरोध | दीर्घकालिक (एन) | 1000 |
| लघु अवधि (एन) | 3000 | |
| त्रिज्या झुकने | स्थैतिक (मिमी) | 10 डी |
| गतिशील (मिमी) | 20D |
