सेल्फ सपोर्टिंग 48 कोर एरियल ऑप्टिकल फाइबर केबल Gytc8s
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
विस्तार जानकारी |
|||
मॉडल संख्या: | GYTC8S / GYFTC8S / GYXTC8S | फाइबर प्रकार: | G652D |
---|---|---|---|
फाइबर की गिनती: | 2-144 कोर | लंबाई: | 2 किमी या अनुकूलित |
रंग: | काली | मैसेंजर वायर: | 1.0 * 7 स्टील फंसे तार / 2 मिमी या 3 मिमी स्टील के तार |
संरचना: | चित्र 8 केबल | प्रकार: | सिंगलमोड और मल्टीमोड |
परिचालन तापमान: | -40 ~ +60 सी | आवेदन: | आउटडोर हवाई आवेदन |
उत्पाद का नाम: | चित्रा 8 स्व समर्थन फाइबर ऑप्टिकल केबल | ||
हाई लाइट: | GYXTC8S चित्र 8 फाइबर ऑप्टिक केबल,2 मिमी चित्र 8 फाइबर ऑप्टिक केबल |
उत्पाद विवरण

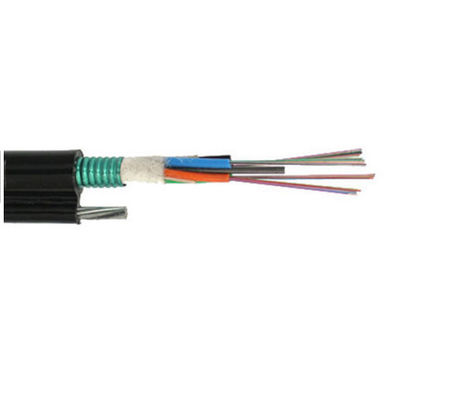

16 कोर अंजीर 8 फाइबर ऑप्टिक केबल GYTC8S / GYXTC8S 2 मिमी स्टील वायर के साथ
चित्रा 8 फाइबर ऑप्टिक केबल GYTC8S / GYXTC8S 2 मिमी स्टील वायर के साथ

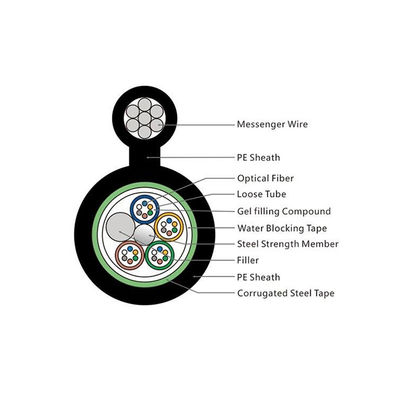

फाइबर, 250μm, एक उच्च मापांक प्लास्टिक से बनी एक ढीली ट्यूब में स्थित होते हैं।ट्यूब एक पानी प्रतिरोधी भरने वाले यौगिक से भरे हुए हैं।एक स्टील वायर एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित या एफआरपी का पता लगाता है।ट्यूब (और फिलर्स) स्ट्रेंथ मेंबर के चारों ओर एक कॉम्पैक्ट और सर्कुलर केबल कोर में फंसे हुए हैं।केबल कोर के चारों ओर एक नालीदार स्टील लगाया जाता है, जिसे पानी के प्रवेश से बचाने के लिए फिलिंग कंपाउंड से भरा जाता है।केबल का यह हिस्सा स्ट्रैंड तारों के साथ होता है, क्योंकि सहायक भाग को पॉलीइथाइलीन (पीई) म्यान के साथ फिगर 8 संरचना के साथ पूरा किया जाता है।
विशेषताएं
1, फंसे तारों की उच्च तन्यता ताकत स्वावलंबी की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है
2, अच्छा यांत्रिक और तापमान प्रदर्शन
3, उच्च शक्ति ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
4, विशेष ट्यूब भरने वाला यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करता है
5, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं:
--- स्टील के तार को केंद्रीय शक्ति सदस्य के रूप में इस्तेमाल किया जाता है
--- ढीली ट्यूब भरने वाला यौगिक
----100% केबल कोर फिलिंग
--- पीएसपी नमी-सबूत बढ़ाने
ऑप्टिकल अभिलक्षण
आइटम | इकाई | विनिर्देश | |
जी652डी | |||
मोड फ़ील्ड व्यास | १३१०एनएम | उम | 9.2±0.4 |
१५५०एनएम | उम | 10.4±0.5 | |
क्लैडिंग व्यास | उम | 124.8±0.7 | |
क्लैडिंग नॉन-सर्कुलरिटी | % | मैं0.7 | |
कोर-क्लैडिंग एकाग्रता त्रुटि | उम | मैं0.5 | |
कोटिंग व्यास | उम | 245±5 | |
कोटिंग गैर-परिपत्रता | % | मैं6.0 | |
क्लैडिंग-कोटिंग एकाग्रता त्रुटि | उम | मैं12 | |
केबल कटऑफ तरंगदैर्ध्य | एनएम | एसीसी≤1260 | |
क्षीणन (अधिकतम) | १३१०एनएम | डीबी/किमी | मैं0.36 |
१५५०एनएम | डीबीकेएम | मैं0.22 |
तकनीकी पैमाने
फाइबर मॉडल | जी.652डी | ||
डिजाइन (शक्ति सदस्य + ट्यूब और भराव) | 1+5 | ||
केंद्रीय शक्तिसदस्य | सामग्री | स्टील के तार | |
व्यास (+0.05) मिमी | 1.5 | ||
लूजट्यूब | सामग्री | पीबीटी | |
व्यास (+0.06) मिमी | 2 | ||
मोटाई (+0.03) मिमी | 0.32 | ||
TheMax.CoreNO./Tube | 12 | ||
भराव रस्सी | सामग्री | एचडीपीई | |
रंग | सफेद | ||
व्यास (+0.06) मिमी | २.१ | ||
स्ट्रैंड स्ट्रेंथ सदस्य | सामग्री | जस्ती इस्पात | |
प्रकार | 0.9x3 | ||
कवच परत | सामग्री | स्टील की टेप | |
बाहरी म्यान① | सामग्री | एमडीपीई | |
मोटाई (+0.03) मिमी | 1. | ||
बाहरी म्यान① | सामग्री | एमडीपीई | |
मोटाई (40.03) मिमी | १.८ | ||
केबलडायमीटर (土0.2) मिमी | 9.5*17.8 (नाममात्र) | ||
केबलवेट (+10) किग्रा / किमी | १६० (नाममात्र) | ||
न्यूनतम स्थापना/एन | 1500 | ||
क्षीणन | १३१०एनएम | 0.35dB/किमी | |
१५५०एनएम | 0.21dB/किमी | ||
न्यूनतम झुकने त्रिज्या | बिना तनाव | 10.0*केबलφ | |
अधिकतम तनाव के तहत | 20.0xकेबलφ |
पैकिंग
• मानक केबल लकड़ी के ड्रम
• मानक रील लंबाई: 2/3 किमी/रील, अन्य लंबाई भी उपलब्ध है
सामान्य प्रश्न
1. क्या आप असली निर्माता हैं?
हां।हम 10 साल के इतिहास के साथ असली निर्माता हैं।
2. क्या आप छोटे आदेश को स्वीकार कर सकते हैं?
हां, छोटा ऑर्डर उपलब्ध है। हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं क्योंकि हम जानते हैं कि व्यवसाय हमेशा छोटे ऑर्डर से होता है।
3. आपकी वारंटी अवधि क्या है?
फाइबर ऑप्टिक केबल के लिए 25 साल
4. आपकी डिलीवरी का समय क्या है?
आमतौर पर 3-5 कार्य दिवसों के भीतर
5. आपकी वार्षिक उत्पादन क्षमता के बारे में क्या?
आउटडोर / इंडोर फाइबर ऑप्टिक केबल, हमारा वार्षिक उत्पादन 6,000,000 KM है;
FTTH/FTTX/FTTA केबल, यह प्रति वर्ष 6,000,000 KM है;
पैच कॉर्ड/पिगटेल, यह प्रति वर्ष 12,400,000 पीस है।
6. क्या आप अनुकूलित उत्पादों और लोगो की आपूर्ति कर सकते हैं?
-हां।हम OEM और ODM सेवा की आपूर्ति करते हैं।आप हमें अपनी ड्राइंग भेज सकते हैं।
