सभी ढांकता हुआ स्व सहायक ADSS फाइबर ऑप्टिक केबल 100 मीटर स्पैन

न्यूनतम आदेश मात्रा : 1km पैकेजिंग विवरण : लकड़ी का ढोल
प्रसव के समय : 5-8 कार्य दिवस भुगतान शर्तें : एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता : 4500 किमी प्रति माह
उत्पत्ति के प्लेस: गुआंगज़ौ ब्रांड नाम: JQ/OEM
प्रमाणन: ISO9001 ROHS CE-EMC FCC SDOC मॉडल संख्या: एडीएस-24B1

विस्तार जानकारी

फाइबर प्रकार: अनुरोध के रूप में YOFC या फ़ाइबरहोम फाइबर की गिनती: 4 -144 कोर
रंग: काले, अनुकूलित लंबाई: 2 किमी या इच्छित लंबाई
जैकेट सामग्री: पीई या एटी नाम: ADSS ऑप्टिकल फाइबर केबल
शक्ति सदस्य: एफआरपी केंद्रीय ताकत सदस्य परिचालन तापमान: -40 ~ +60 सी
स्पैन: 50/100/200/300/400 मीटर स्थापना: स्व-सहायक हवाई
हाई लाइट:

100 मीटर ADSS फाइबर ऑप्टिक केबल

,

SDOC ADSS फाइबर ऑप्टिक केबल

उत्पाद विवरण

संचार केबल 24 कोर एटी / पीई एडीएसएस फाइबर ऑप्टिक केबल

100 मी स्पैन के साथ 24 कोर एडीएसएस फाइबर ऑप्टिक केबल का समर्थन करने वाले सभी ढांकता हुआ स्व



उत्पाद वर्णन

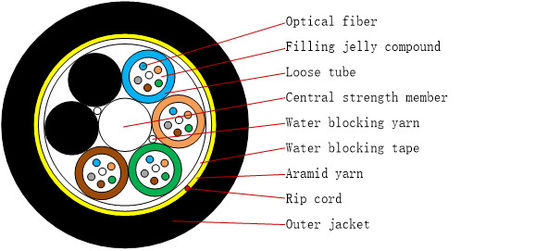

ADSS केबल फंसी ट्यूब है।250μm, फाइबर, उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित हैं।नलियों को पानी प्रतिरोधी भरने वाले यौगिक के साथ भरा जाता है।ट्यूब (और भराव) एक FRP (फाइबर प्रबलित प्लास्टिक) के आसपास फंसे हुए हैं जो एक गैर-धातु केंद्रीय शक्ति सदस्य के रूप में एक कॉम्पैक्ट और परिपत्र केबल कोर में हैं।केबल कोर को भरने के बाद परिसर को भरना है।यह पतले पीई (पॉलीइथिलीन) के आंतरिक म्यान के साथ कवर किया गया है।शक्ति के सदस्य के रूप में आंतरिक म्यान पर फंसे हुए एरोम यार्न की परत के बाद, केबल पीई या एटी (एंटी-ट्रैकिंग) बाहरी म्यान के साथ पूरा हो गया है।





सभी ढांकता हुआ स्व सहायक ADSS फाइबर ऑप्टिक केबल 100 मीटर स्पैन 0

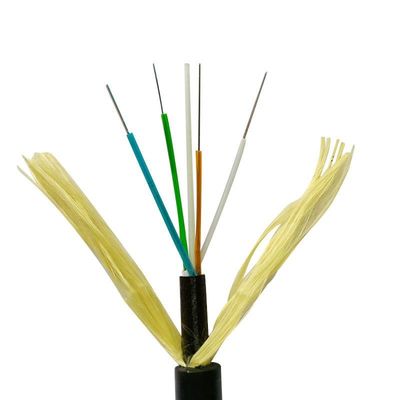

सभी ढांकता हुआ स्व सहायक ADSS फाइबर ऑप्टिक केबल 100 मीटर स्पैन 1



विशेषताएं

क्रश प्रतिरोध और लचीलापन, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए जाते हैं

100% केबल कोर भरने, ढीला ट्यूब भरने यौगिक

अच्छा यांत्रिक और तापमान प्रदर्शन
उच्च शक्ति वाली ढीली ट्यूब जो हाइड्रोलिसिस प्रतिरोधी है
विशेष ट्यूब फिलिंग कंपाउंड फाइबर की महत्वपूर्ण सुरक्षा सुनिश्चित करता है
केंद्रीय शक्ति सदस्य के रूप में एकल फाइबर प्रबलित प्लास्टिक





आवेदन

एरियल बिछाने की विधि के लिए उपयुक्त है

भंडारण / परिचालन तापमान: -40 ℃ ~ + 70 ℃




ऑप्टिकल विशेषताओं

आइटम इकाई विनिर्देश
G652D
मोड फील्ड व्यास 1310nm है उम 9.2±0.4
1550nm उम 10.4±0.5
क्लैडिंग व्यास उम 124.8±0.7
क्लैडिंग नॉन-सर्कुलरिटी %  0.7
कोर-क्लैडिंग एकाग्रता एकाग्रता उम  0.5
कोटिंग व्यास उम 245±
कोटिंग गैर-परिपत्र %  6.0
क्लैडिंग-कोटिंग एकाग्रता त्रुटि उम  १२
केबल कटऑफ वेवलेंथ एनएम acc1260
क्षीणन (अधिकतम) 1310nm है dB / किमी 0.36
1550nm dBkm 0.22







तकनीकी डेटा



स्पैन: १०० मी



अंडर 110kv



24 घंटे



संरचनात्मक

पैरामीटर



केंद्रीय शक्ति घटक: एफआरपी



व्यास: 1.5 मिमी



ढीली नली (जेली भरी हुई)



बाहरी व्यास: 1.8 मिमी



भीतरी म्यान पीई



मोटाई: 0.9 मिमी



बाहरी म्यान पीई



मोटाई: 1.8 मिमी



तकनीकी

पैरामीटर



केबल का बाहरी व्यास

10.0 मिमी



केबल पार के अनुभागीय क्षेत्र



95.03 मिमी 2



फाइबर मॉडल



जी .652 डी



केबल का वजन



85 किग्रा / किमी



रेटेड तन्य शक्ति (RTS)



10 नं



मिनम ने तनाव की अनुमति दी (MAT)



४ ० ४



एड्स



3.2kn



यंग मापांक



7.8 नं। / मिमी 2



ताप विस्तार प्रसार गुणांक



1.810-6 /° C



क्रस प्रतिरोध



दीर्घकालिक: 1100 एन / 100 मिमी



लघु अवधि: 2200 एन / 100 मिमी



अनुमति तुला त्रिज्या



दीर्घकालिक (जब चल रहा है) 220 मिमी



लघु अवधि (जब बिछाने) 360 मिमी



4-144 कोर ADSS फाइबर ऑप्टिक केबल

रेशा

गिनती

संरचना

रेशे

प्रति ट्यूब

ढीली नली

व्यास

(मिमी)

CSM व्यास

/ पैड व्यास (मिमी)

नाममात्र की मोटाई

बाहरी जैकेट (मिमी)

केबल का व्यास

(मिमी)

केबल

वजन

(किलो / किमी)

1 + 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 81
1 + 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 81
1 + 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 .२
१२ 1 + 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 .२
२४ 1 + 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 83
३६ 1 + 6 2.0 ± 0.1 2.3 / 2.3 1.7 10.5 ± 0.5 .४
४ 48 1 + 6 १२ २.२ ± ०.१ 2.6 / 2.6 1.7 11.1 ± 0.5 93
.२ 1 + 6 १२ २.२ ± ०.१ 2.6 / 2.6 1.7 11.1 ± 0.5 95
96 1 + 8 १२ २.२ ± ०.१ 3.0 / 3.9 है 1.7 12.5 ± 0.5 122
144 1 + 12 १२ २.२ ± ०.१ 3.5 / 6.4 1.7 15.5 ± 0.5 185





पैकेज विस्तार

निर्यात लकड़ी के ड्रम, केबल की सामान्य शिपिंग लंबाई 2 किमी या 3 किमी होगी।
खरीदार द्वारा आवश्यक होने पर अन्य लंबाई भी उपलब्ध है।

केबल प्रकार ड्रम
ऊंचाई (मिमी) चौड़ाई (मिमी) भीतरी व्यास (मिमी)

लंबाई

(किमी)

ड्रम प्रकार
ADSS-4 900 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-6 900 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-8 900 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-12 900 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-24 900 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-36 900 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-48 950 है 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-72 950 है 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-96 1000 760 500 प्लाईवुड लकड़ी ड्रम
ADSS-144 1200 760 500 प्लाईवुड लकड़ी ड्रम

मार्क: आमतौर पर हम केवल पैकेजिंग पर परीक्षण रिपोर्ट देते हैं, लेकिन आपका अनुरोध भी उपलब्ध है।
उदाहरण के लिए:
उ। नाम
बी। सकल / नेट वजन
C.Fiber प्रकार
D.Cable लंबाई

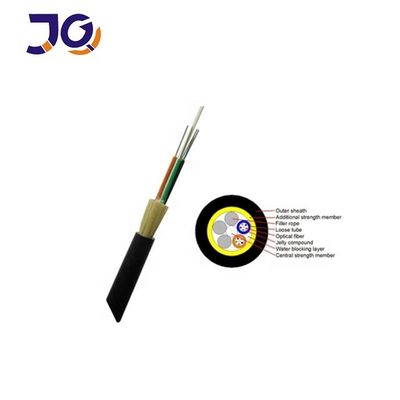

सभी ढांकता हुआ स्व सहायक ADSS फाइबर ऑप्टिक केबल 100 मीटर स्पैन 2





सामान्य प्रश्न

1. यदि आप कंपनी या निर्माता परंपरा है?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम अनुसंधान, विकास और उत्पादन में विशेष कर रहे हैं
फाइबर ऑप्टिक केबल, ड्रॉप केबल और पथ कॉर्ड ect के लिए।हमारे कारखाने गुआंगज़ौ शहर में है, हमें यात्रा करने के लिए आपका स्वागत है!

2. गुणवत्ता के बारे में?
हम उत्पादन समाप्त होने से पहले हर तंतुओं का परीक्षण करेंगे।
कीमत की पुष्टि के बाद, आपको मुफ्त में आवश्यकता हो सकती है हमारे गुणवत्ता की जाँच करने के लिए नमूने है।

3. आप छोटे आदेश स्वीकार कर सकते हैं?
हाँ, छोटे आदेश उपलब्ध है।हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है।

4. अपने प्रसव के समय क्या है?
आमतौर पर 3-7 कार्य दिवसों के बारे में, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है।
लेकिन pls आश्वस्त रहें कि हम आपके भुगतान के बाद आपके सामान की व्यवस्था करेंगे।

5. आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम ओईएम सेवा का स्वागत करते हैं।हम उत्पाद पर अपने लोगो मुद्रित कर सकते हैं।आपसे कोई विचार उपलब्ध है।
