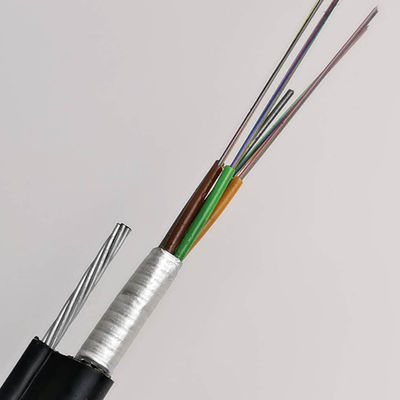

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल

न्यूनतम आदेश मात्रा : 1km पैकेजिंग विवरण : लकड़ी का ढोल
प्रसव के समय : 5-8 कार्य दिवस भुगतान शर्तें : एल / सी, टी / टी, वेस्टर्न यूनियन
उत्पत्ति के प्लेस: गुआंगज़ौ, चीन ब्रांड नाम: JQ/OEM
प्रमाणन: ISO9001

विस्तार जानकारी

मॉडल संख्या: GYTC8S / GYFTC8S फाइबर प्रकार: G652D
फाइबर की गिनती: 2-144 कोर लंबाई: 2 किमी या अनुकूलित
रंग: काली मैसेंजर वायर: 1.0 * 7 स्टील फंसे तार
संरचना: चित्र 8 केबल प्रकार: सिंगलमोड और मल्टीमोड
परिचालन तापमान: -40 ~ +60 सी आवेदन: आउटडोर हवाई आवेदन
उत्पाद का नाम: चित्रा 8 स्व समर्थन फाइबर ऑप्टिकल केबल
हाई लाइट:

60Core ओवरहेड फाइबर ऑप्टिक केबल

,

GYTC8S अंजीर 8 फाइबर ऑप्टिकल केबल

,

60Core चित्रा 8 फाइबर ऑप्टिक केबल

उत्पाद विवरण

ओवरहेड स्व-सहायक 60 कोर GYTC8S / GYFTC8S अंजीर 8 फाइबर ऑप्टिक केबल



250 मीटर, फाइबर, एक उच्च मापांक प्लास्टिक से बने ढीले ट्यूब में स्थित होते हैं।नलियों को जलरोधी भरने वाले यौगिक से भर दिया जाता है।एक इस्पात तार एक धातु शक्ति सदस्य के रूप में कोर के केंद्र में स्थित है या एफआरपी।ट्यूब (और भराव) एक मजबूत और परिपत्र केबल कोर में ताकत के सदस्य के आसपास फंसे हुए हैं।केबल कोर के चारों ओर एक नालीदार स्टील लगाया जाता है, जो पानी के प्रवेश से बचाने के लिए भरने वाले यौगिक से भरा होता है।केबल का यह हिस्सा स्ट्रैंड तारों के साथ होता है, क्योंकि सहायक भाग 8 संरचना होने के लिए एक पॉलीथीन (पीई) म्यान के साथ पूरा होता है।

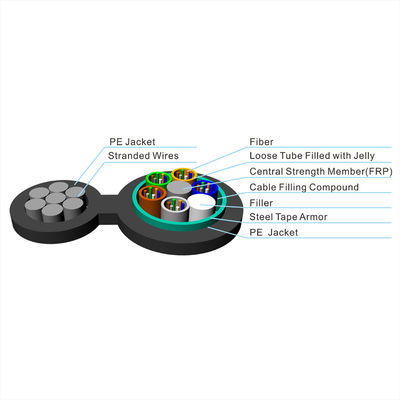

60 कोर GYFTC8S का क्रॉस सेक्शन

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 0

72 कोर GYTC8S का क्रॉस सेक्शन

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 1



विशेषताएं

1, फंसे तारों की उच्च तन्यता ताकत स्व-समर्थन की आवश्यकता को पूरा करती है और स्थापना लागत को कम करती है
2, अच्छा यांत्रिक और तापमान प्रदर्शन
3, उच्च शक्ति ढीला ट्यूब है कि हाइड्रोलिसिस प्रतिरोधी है
4, विशेष ट्यूब भरने यौगिक फाइबर की एक महत्वपूर्ण सुरक्षा सुनिश्चित करते हैं
5, केबल वॉटरटाइट सुनिश्चित करने के लिए निम्नलिखित उपाय किए गए हैं:
--- स्टील वायर को केंद्रीय शक्ति सदस्य के रूप में उपयोग किया जाता है
--- ढीली नली भरने वाला यौगिक
--- 100% केबल कोर भरने
--- नमी बढ़ाने वाला पीएसपी



ऑप्टिकल विशेषताओं

आइटम इकाई विनिर्देश
G652D
मोड फील्ड व्यास 1310nm उम 9.2±0.4
1550nm उम 10.4±0.5
क्लैडिंग व्यास उम 124.8±0.7
क्लैडिंग नॉन-सर्कुलरिटी %  0.7
कोर-क्लैडिंग एकाग्रता एकाग्रता उम  0.5
कोटिंग व्यास उम 245±5
कोटिंग गैर-परिपत्र %  6.0
क्लेडिंग-कोटिंग एकाग्रता में त्रुटि उम  12
केबल कटऑफ वेवलेंथ एनएम acc≤1260
क्षीणन (अधिकतम।) 1310nm dB / किमी 0.36
1550nm dBkm 0.22





तकनीकी पैमाने

फाइबर मॉडल G.652D
डिजाइन (शक्ति सदस्य + ट्यूब और भराव) 1 + 5
CentralStrengthMember सामग्री इस्पात तार
व्यास (0.05) मिमी 1.5
LooseTube सामग्री PBT
व्यास (0.06) मिमी 2
मोटाई (0.03) मिमी 0.32
TheMax.CoreNO./Tube 12
भराव रस्सी सामग्री LDPE
रंग सफेद
व्यास (0.06) मिमी 2.1
स्ट्रैंड स्ट्रेंथ मेंबर सामग्री जस्ती इस्पात
प्रकार φ0.9x3
कवच की परत सामग्री स्टील टेप
OuterSheath① सामग्री MDPE
मोटाई (0.03) मिमी 1।
OuterSheath① सामग्री MDPE
मोटाई (40.03) मिमी 1.8
CableDiameter (土 0.2) मिमी 9.5 * 17.8 (सांकेतिक)
CableWeight (+10) किग्रा / मी 160 (सांकेतिक)
Min.installation / एन 1500
क्षीणन 1310nm 0.35dB / के.एम.
1550nm 0.21dB / के.एम.
Min.bendingradius बिना तनाव के 10.0 * Cableφ
अधिकतम तनाव के तहत 20.0xCableφ





चित्र प्रदर्शन

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 2

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 3

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 4



पैकिंग

• मानक केबल लकड़ी के ड्रम

• मानक रील लंबाई: 2/3 किमी / रील, अन्य लंबाई भी उपलब्ध है

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 5

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 6

GYTC8S अंजीर 8 60Core उपरि फाइबर ऑप्टिक केबल 7



सामान्य प्रश्न

1. यदि आप असली निर्माता हैं?

हाँ।हम 10 साल के इतिहास के साथ वास्तविक निर्माता हैं।



2. आप छोटे आदेश को स्वीकार कर सकते हैं?

हाँ, छोटा आदेश उपलब्ध है। हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है।



3. अपने वारंटी अवधि क्या है?

फाइबर ऑप्टिक केबल के लिए 25 साल



4. अपने प्रसव के समय क्या है?

आमतौर पर 3-5 कार्य दिवसों के भीतर



5. अपनी वार्षिक उत्पादन क्षमता के बारे में क्या?

आउटडोर / इनडोर फाइबर ऑप्टिक केबल, हमारा वार्षिक उत्पादन 6,000,000 KM है;

एफटीटीएच / एफटीटीएक्स / एफटीटीए केबल, यह प्रति वर्ष 6,000,000 KM है;

पैच कॉर्ड / पिगटेल, यह प्रति वर्ष 12,400,000 टुकड़े है।



6. आप अनुकूलित उत्पादों और लोगो की आपूर्ति कर सकते हैं?

-हाँ।हम आपूर्ति OEM और ODM सेवा।आप हमें अपनी ड्राइंग भेज सकते हैं।
