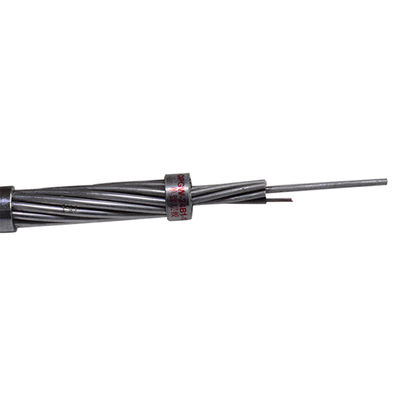

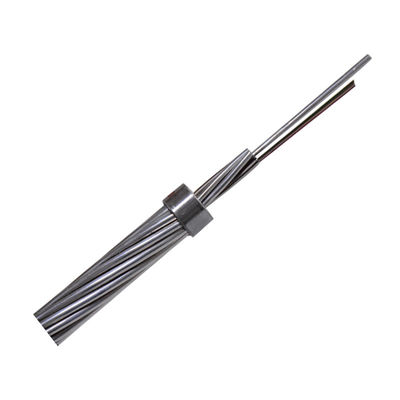

ROHS ढीला ट्यूब 48Cores OPGW फाइबर ऑप्टिक केबल

न्यूनतम आदेश मात्रा : 1km पैकेजिंग विवरण : प्लाईवुड रील / अनुकूलित
प्रसव के समय : 5-8 कार्य दिवस भुगतान शर्तें : एल / सी, टी / टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता : 4500 किमी प्रति माह
उत्पत्ति के प्लेस: गुआंगज़ौ, चीन ब्रांड नाम: JQ/OEM
प्रमाणन: ISO9001 ROHS CE-EMC FCC SDOC मॉडल संख्या: OPGW

विस्तार जानकारी

फाइबर प्रकार: सिंगल मोड / मल्टी मोड उत्पाद का नाम: आउटडोर फाइबर ऑप्टिक केबल
संरचना: ढीली नली रेशा: 48core
परिचालन तापमान: -40 ~ +60 सी फाइबर का रंग: नीला, नारंगी, भूरा, एक्वा, ग्रे
नमूना: OPGW डिज़ाइन: सेंट्रल AL- कवर स्टेनलेस स्टील ट्यूब OPGW
शक्ति सदस्य: स्टील के तार सामग्री: ग्राहक के अनुरोध पर उपलब्ध है
हाई लाइट:

48 कोर OPGW फाइबर ऑप्टिक केबल

,

ROHS OPGW फाइबर ऑप्टिक केबल

,

SDOC ROHS 48 कोर ऑप्टिकल फाइबर केबल

उत्पाद विवरण

48 करोड़ OPGW फाइबर ऑप्टिकल ग्राउंड वायर फाइबर ऑप्टिक केबल



ऑप्टिकल फाइबर कम्पोजिट ओवरहेड ग्राउंड वायर (OPGW) एक ओवरहेड ग्राउंड वायर है जिसमें ऑप्टिकल फाइबर होता है।इसमें ओवरहेड ग्राउंड वायर और ऑप्टिकल संचार जैसे कई कार्य हैं।यह मुख्य रूप से 110KV, 220KV, 500KV, 750KV और नए ओवरहेड हाई-वोल्टेज ट्रांसमिशन सिस्टम की संचार लाइनों के लिए उपयोग किया जाता है।इसका उपयोग पुराने ओवरहेड हाई वोल्टेज ट्रांसमिशन सिस्टम की मौजूदा जमीनी लाइनों को बदलने, ऑप्टिकल संचार लाइन को जोड़ने, कम समय के करंट को संचारित करने और बिजली की सुरक्षा प्रदान करने के लिए भी किया जा सकता है।अन्य संरचनाओं को अनुरोध पर अनुकूलित किया जा सकता है।



OPGW का क्रॉस सेक्शन



ROHS ढीला ट्यूब 48Cores OPGW फाइबर ऑप्टिक केबल 0

ROHS ढीला ट्यूब 48Cores OPGW फाइबर ऑप्टिक केबल 1

ROHS ढीला ट्यूब 48Cores OPGW फाइबर ऑप्टिक केबल 2





ऑप्टिकल विशेषताओं



ITU-T G.652 ऑप्टिकल फाइबर की ऑप्टिकल, ज्यामितीय, यांत्रिक और पर्यावरणीय विशेषताएं नीचे दी गई तालिका के अनुसार होंगी:



विशेषताएँ निर्दिष्ट मान इकाइयों
ऑप्टिकल विशेषताओं
मोड फ़ील्ड व्यास 1310nm पर 9.2 ± 0.4 सुक्ष्ममापी
1550nm पर 10.4 ± 0.5 मिमी
क्षीणन गुणांक 1310nm पर 50.35 dB / किमी
1550nm पर 20.22 dB / किमी
गैर-एकरूपता ≤0.05 डीबी
शून्य फैलाव तरंग दैर्ध्य (λ0) 1300 24 1324 एनएम
अधिकतम शून्य फैलाव ढलान (S0max) 920.092 ps / (nm2 · किमी)
ध्रुवीकरण मोड फैलाव गुणांक (PMD) ≤0.2

ROHS ढीला ट्यूब 48Cores OPGW फाइबर ऑप्टिक केबल 3

कट-ऑफ वेवलेंथ (λcc) ≤1260 एनएम
फैलाव गुणांक 1288 40 1340nm ≤3.5 पीएस / (एनएम · किमी)
1550nm ≤18 पीएस / (एनएम · किमी)
अपवर्तन के प्रभावी समूह सूचकांक (नेफ) 1310nm पर 1.466 -
1550nm पर 1.467 है -
ज्यामितीय विशेषता
क्लैडिंग व्यास 125.0 ± 1.0 सुक्ष्ममापी
गैर-परिपत्रता पर चढ़ाई ≤1.0 %
कोटिंग व्यास 245.0 ± 10.0 सुक्ष्ममापी
कोटिंग-क्लैडिंग केंद्रित एकाग्रता त्रुटि ≤12.0 सुक्ष्ममापी
गैर-परिपत्र कोटिंग ≤6.0 %
कोर-क्लैडिंग एकाग्रता एकाग्रता ≤0.8 सुक्ष्ममापी
यांत्रिक विशेषता
कर्लिंग ≥4
प्रूफ तनाव 90.69 जीपीए
कोटिंग पट्टी बल औसत मूल्य 1.0-5.0 एन
शिखर मूल्य १.३- 1.3.९ एन
मैक्रो झुकने नुकसान Nm60 मिमी, 100 सर्कल, 1550nm पर ≤0.05 डीबी
1550nm पर 5032 मिमी, 1 सर्कल ≤0.05 डीबी





फाइबर और ढीली ट्यूब रंग पहचान

अलग-अलग फाइबर और ढीले ट्यूब मानक TIA / EIA-598-A और रंग कोड के अनुसार होंगे।



फाइबर रंग

स्टील ट्यूब 1 (No.1-24fibers)



फाइबर रंग

नहीं। 1 १० 1 1 १२
रंग नीला संतरा हरा भरा भूरा धूसर सफेद लाल प्रकृति पीला बैंगनी गुलाबी पानी



एक ब्लैक ट्रेसर (100 मिमी पिच)

नहीं। १३ १४ १५ १६ १। १। १ ९ २० २१ २२ २३ २४
रंग नीला संतरा हरा भरा भूरा धूसर सफेद लाल प्रकृति पीला बैंगनी गुलाबी पानी



स्टील ट्यूब 2 (No.25-36fibers)

नहीं। २५ २६ २। २। २ ९ ३० ३१ 32 33 34 ३५ ३६
रंग नीला संतरा हरा भरा भूरा धूसर सफेद लाल प्रकृति पीला बैंगनी गुलाबी पानी





विशेषताएँ

• हाइड्रोफोबिक जेल से भरे स्टेनलेस स्टील ट्यूब ऑप्टिकल फाइबर की सुरक्षा और समर्थन प्रदान करते हैं

• अच्छा तन्यता प्रदर्शन

• छोटे व्यास, हल्के वजन, टॉवर पर कम अतिरिक्त भार

ऑप्टिकल फाइबर यूनिट की उपयुक्त फाइबर अतिरिक्त लंबाई बनाने के लिए

• परिवहन / भंडारण तापमान: -40 ℃ से + 65 ℃





ओपीजीडब्ल्यू की विशिष्टता

आइटम तकनीकी डेटा
फंसे कोर, परत 1 परत 2
फंसी हुई दिशा बाहरी परत दाहिने हाथ है
केबल व्यास (नाममात्र) 14.0 मिमी
केबल वजन (लगभग) 688.3 किग्रा / किमी
क्रॉस सेक्शन का समर्थन करना एएस तार 104.7 मिमी 2
रेटेड तन्य शक्ति (RTS) 111.6kN
लोच का मापांक (E- मापांक) 149.5N / मिमी 2
थर्मल बढ़ाव गुणांक 13.4 × 10-6 / के
अधिकतम कार्य तनाव (40% आरटीएस) 44.64kN
हर दिन तनाव (ईडीएस) (16 ~ 25% आरटीएस) 17.86 ~ 27.9kN
20 ℃ पर डीसी प्रतिरोध 0.667ohm / किमी
कम समय वर्तमान (1s, 20 ℃ s 200 ℃) 8.77kA
कम समय वर्तमान क्षमता (I2t) 77.0kA²s
न्यूनतम झुकने त्रिज्या इंस्टालेशन केबल व्यास का 30 गुना
ऑपरेशन 15 गुना केबल व्यास
तापमान सीमा इंस्टालेशन -20 ℃ ~ + 60 ℃
भंडारण और शिपिंग -40 ℃ 40 + 70 ℃
ऑपरेशन -40 ℃ 40 + 70 ℃




  क्षीणन बैंडविड्थ ध्रुवीकरण मोड फैलाव



@ 850nm



@ 1300nm



@ 1310nm



@ 1550nm



@ 850nm



@ 1300nm

व्यक्तिगत फाइबर डिजाइन लिंक मूल्य (एम = 20, क्यू = 0.01%)
G652D - - ≤0.35dB / किमी ≤0.21dB / किमी - - ≤0.20ps / किमी ≤0.1ps / किमी
G655 - - - ≤0.22dB / किमी - - ≤0.20ps / किमी ≤0.1ps / किमी
50 / 125μm B3.0 डीबी / किमी B1.0 डीबी / किमी - - .600MHz.km ≥1200MHz.km - -
62.5 / 125μm ≤3.5dB / किमी B1.0 डीबी / किमी - - .200MHz.km .600MHz.km - -





पैकिंग और शिपिंग



• स्टैंडर्ड केबल ड्रम

• मानक रील लंबाई: 2/3 किमी / रील, अन्य लंबाई भी उपलब्ध है

OPGW एक मजबूत लकड़ी के लोहे की रील पर कसकर और समान रूप से घाव होगा जो ANSI / AA 53-1981 या उसके बराबर होता है।रील को कठोर लकड़ी-लोहे की लड़ाइयों से जोड़ा जाएगा ताकि ओपीजीडब्ल्यू को साधारण शिपिंग, हैंडलिंग, भंडारण और स्ट्रिंग संचालन में क्षति से बचाया जा सके।

ROHS ढीला ट्यूब 48Cores OPGW फाइबर ऑप्टिक केबल 4

केबल की लंबाई के अनुसार, हम लोडिंग केबल के लिए विभिन्न प्रकार की रील (डी, डी, बी, डब्ल्यू 1, डब्ल्यू 2) चुनते हैं।





पर्यावरणीय

ISO14001, RoHS और OHSAS18001 प्रणाली के साथ पूर्ण अनुपालन



स्थापना की सिफारिशें

स्थापना प्रक्रिया:

यह सिफारिश की जाती है कि IEEE Std 524-1992 और हमारी कंपनी द्वारा अनुशंसित प्रक्रियाओं का उपयोग OPGW की स्थापना के लिए किया जाए।



ROHS ढीला ट्यूब 48Cores OPGW फाइबर ऑप्टिक केबल 5



सामान्य प्रश्न

1. यदि आप कंपनी या निर्माता परंपरा है?
हम 10 साल के अनुभव के साथ निर्माता हैं, हम अनुसंधान, विकास और उत्पादन में विशेष कर रहे हैं
फाइबर ऑप्टिक केबल, ड्रॉप केबल और पथ कॉर्ड ect के लिए।हमारे कारखाने गुआंगज़ौ शहर में है, हमें यात्रा करने के लिए आपका स्वागत है!

2. गुणवत्ता के बारे में?
हम उत्पादन समाप्त होने से पहले हर फाइबर का परीक्षण करने से पहले वितरण करेंगे।
कीमत की पुष्टि के बाद, आप हमारी गुणवत्ता की जांच करने के लिए नि: शुल्क नमूने की आवश्यकता कर सकते हैं।

3. आप छोटे आदेश स्वीकार कर सकते हैं?
हाँ, छोटे आदेश उपलब्ध है।हम अपने ग्राहकों की नई परियोजना का समर्थन करते हैं, क्योंकि हम जानते हैं कि व्यापार हमेशा छोटे आदेश से होता है।

4. अपने प्रसव के समय क्या है?
आमतौर पर 3-7days कार्य दिवसों के बारे में, यह मुख्य रूप से आदेश मात्रा पर निर्भर करता है।
लेकिन pls आश्वस्त रहें कि हम आपके भुगतान के बाद आपके सामान की व्यवस्था करेंगे।

5. आप OEM सेवा स्वीकार कर सकते हैं?
हाँ, हम ओईएम सेवा का स्वागत करते हैं।हम उत्पाद पर अपने लोगो मुद्रित कर सकते हैं।आपसे कोई विचार उपलब्ध है।
