जल प्रतिरोधी 48 कोर 500 मीटर स्पैन ओएफसी एडीएसएस फाइबर ऑप्टिक केबल
व्यक्ति से संपर्क करें : Philip
फ़ोन नंबर : +8613422342788
WhatsApp : +8613422342788
| न्यूनतम आदेश मात्रा : | 1km | पैकेजिंग विवरण : | लकड़ी का ढोल |
|---|---|---|---|
| प्रसव के समय : | 3-5 दिनों, यह आदेश मात्रा पर निर्भर करता है | भुगतान शर्तें : | एल / सी, टी / टी, वेस्टर्न यूनियन, Alipay |
| आपूर्ति की क्षमता : | 4500 प्रति माह |
| ब्रांड नाम: | Jiqian | प्रमाणन: | ISO9001 ROHS CE-EMC FCC SDOC |
|---|---|---|---|
| मॉडल संख्या: | ADSS- डबल म्यान |
|
विस्तार जानकारी |
|||
| उत्पत्ति के प्लेस: | गुआंगज़ौ, चीन | केबल ब्रांड: | Jiqian |
|---|---|---|---|
| कंडक्टर की संख्या: | 24 कोर | Cettification: | आईएसओ 9001 |
| उत्पादक: | हाँ | आवेदन: | भूमि के ऊपर |
| बाहरी पर्त: | पी.ई | फाइबर की संख्या: | 2-288 |
| भंडारण और उपयोग तापमान: | -40 ℃ से + 70 ℃। | ||
| हाई लाइट: | 24Core सेल्फ सपोर्टिंग फाइबर ऑप्टिक केबल,ISO 9001 सेल्फ सपोर्टिंग फाइबर ऑप्टिक केबल,ISO 9001 सभी डाइएलेक्ट्रिक फाइबर ऑप्टिक केबल |
||
उत्पाद विवरण

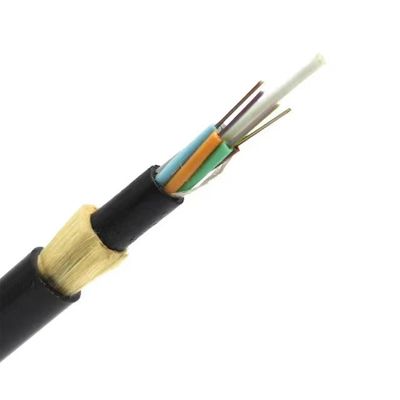

24 कोर सभी ढांकता हुआ स्व-सहायक डबल म्यान फाइबर ऑप्टिकल केबल ADSS

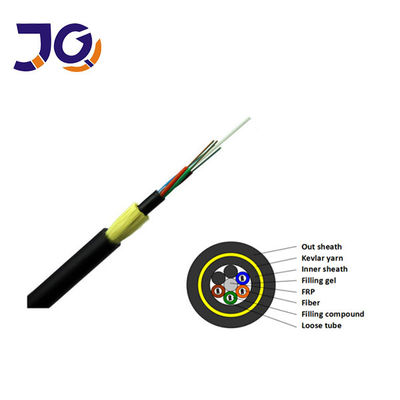

ADSS ऑप्टिकल केबल एक ढीली ट्यूब फंसे संरचना को अपनाता है।250 माइक्रोन ऑप्टिकल फाइबर उच्च मापांक सामग्री से बने ढीले ट्यूब में लिपटा होता है,
और ढीला ट्यूब जलरोधी परिसर से भरा है।ढीली ट्यूब (और भरने की रस्सी) को एक कॉम्पैक्ट केबल कोर बनाने के लिए गैर-धातु केंद्रीय सुदृढीकरण कोर (एफआरपी) के चारों ओर घुमाया जाता है, और केबल कोर में अंतराल को पानी अवरोधक ग्रीस से भर दिया जाता है।केबल कोर एक पॉलीइथाइलीन (पीई) आंतरिक म्यान में बाहर निकाल दिया जाता है, फिर अरंडी फाइबर को मजबूत करने के लिए फंसे, और अंत में इसे पॉलीथीन (पीई) द्वारा पूरा किया जाता है।
ADSS ऑप्टिकल केबल का डिजाइन पूरी तरह से बिजली लाइनों की वास्तविक स्थिति पर विचार करता है और उच्च वोल्टेज बिजली ट्रांसमिशन लाइनों के विभिन्न स्तरों के लिए उपयुक्त है।10kV और 35kV विद्युत लाइनों के लिए, पॉलीइथिलीन (PE) म्यान का उपयोग किया जा सकता है;110kV और 220kV विद्युत लाइनों के लिए, केबल हैंगिंग पॉइंट को विद्युत क्षेत्र तीव्रता वितरण की गणना करके निर्धारित किया जाना चाहिए और इलेक्ट्रिक ट्रैकिंग (एटी) बाहरी म्यान का उपयोग किया जाना चाहिए।एक ही समय में, विभिन्न फाइबर के आवेदन की आवश्यकताओं को पूरा करने के लिए aramid फाइबर की मात्रा और सही स्ट्रैंडिंग प्रक्रिया को सावधानीपूर्वक डिज़ाइन किया गया है।
विशेषताएं
• बिजली काटे बिना स्थापित किया जा सकता है
• हल्के वजन और छोटे केबल व्यास, बर्फ के प्रभाव को कम करने, हवा और टॉवर और समर्थन पर लोड
• बड़े स्पैन, अधिकतम स्पैन 1000 मीटर से अधिक है
• उत्कृष्ट तन्य गुण और तापमान विशेषताएं हैं
• जीवन प्रत्याशा 30 वर्ष
संरचना और तकनीकी विनिर्देश ADSS-SJ (50-150M)
| संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वजन (किलो / किमी) |
Rec।दैनिक मैक्स। (केएन) |
अधिकतम स्वीकार्य काम का तनाव (केएन) |
टूटना शक्ति (केएन) |
शक्ति सदस्य सीएसए (मिमी 2) |
का मापांक (केएन / mm2) |
तपिश विस्तार गुणक (x10- 6 / K) |
उपयुक्त स्पैन मीटर |
||||
| पीई जैकेट | एटी जैकेट | ए | ख | सी | घ | |||||||
| 1 1 | 110 | 120 | 1.0 | 2.5 | 8 | 3.0 | 6.6 | 2.1 | 120 | 80 | 100 | 80 |
| 11.5 | 115 | 125 | 1.5 | 4 | 10 | 4.5 | 7.3 | 1.8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2.5 | 6 | 15 | 7.5 | 8.3 | 1.5 | 250 | 150 | 290 | 150 |
संरचना और तकनीकी विनिर्देश ADSS-DJ (50-750M)
| संदर्भ।आउटर व्यास (मिमी) |
संदर्भ।वजन (किलो / किमी) |
Rec।दैनिक मैक्स। (केएन) |
अधिकतम स्वीकार्य काम का तनाव (केएन) |
टूटना शक्ति (केएन) |
शक्ति सदस्य सीएसए (मिमी 2) |
का मापांक (केएन / mm2) |
तपिश विस्तार गुणक (x10- 6 / K) |
उपयुक्त स्पैन मीटर |
||||
| पीई जैकेट | एटी जैकेट | ए | ख | सी | घ | |||||||
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13.0 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3.0 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1.0 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0.9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22.0 | 16.4 | 0.6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18.0 | 0.3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9.0 | 26 | 60 | 32.2 | 19.1 | 0.1 | 750 | 530 | 750 | 510 |
ऑप्टिकल विशेषता
|
फाइबर प्रकार |
क्षीणन (+ 20 ℃) |
बैंडविड्थ |
संख्यात्मक छिद्र |
ऑप्टिकल केबल कट-ऑफ वेवलेंथ |
||||
|---|---|---|---|---|---|---|---|---|
|
@ 850nm |
@ 1300nm |
@ 1310nm |
@ 1550nm |
@ 850nm |
@ 1300nm |
|||
| G.652 | --- | --- | ≤0.36dB / किमी | ≤0.22dB / किमी | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB / किमी | ≤0.23dB / किमी | --- | --- | --- | ≤1450nm |
| 50 / 125μm | ≤3.3dB / किमी | ≤1.2dB / किमी | --- | --- | ≥500MHz · किमी | ≥500MHz · किमी | 0.200 ± 0.015 एनए | --- |
| 62.5 / 125μm | ≤3.5dB / किमी | ≤1.2dB / किमी | --- | --- | ≥200MHz · किमी | ≥500MHz · किमी | 0.275 5 0.015 एनए | --- |
आवेदन: स्व-सहायक ओवरहेड
सामान्य प्रश्न
1, क्यू: आप एक कारखाने या व्यापार कंपनी?
एक: हम एक कारखाने हैं
2, क्यू: MOQ क्या है?
एक: फाइबर ऑप्टिक केबल की MOQ 1 किमी है।
3. क्यू: आप किस ब्रांड के फाइबर का उपयोग करते हैं?
एक: YOFC, FiberHome, आदि
4, क्यू: आप छोटे आदेश स्वीकार कर सकते हैं?
एक: हाँ, छोटे आदेश उपलब्ध है। हम हमारे ग्राहकों की नई परियोजना का समर्थन के रूप में हम जानते हैं कि व्यापार हमेशा छोटे आदेश से है।
5, क्यू: प्रसव के समय क्या है?
एक: सामान्य प्रसव के समय 5-7 दिनों के आदेश की पुष्टि के बाद है।यह आदेश मात्रा पर निर्भर करता है।
6. आप अनुकूलित उत्पादों और लोगो की आपूर्ति कर सकते हैं?
उत्तर: हाँ।हम OEM सेवा प्रदान करते हैं।
7. अपने भुगतान की शर्तें क्या है?
एक: हम स्वीकार टी / टी, एल / सी, वेस्टर्न यूनियन, 30% जमा और शिपमेंट से पहले 70% है।
